Ursus6
29 Maj 2020

Fabryka Ursus

Na przełomie maja/lipca 2020r. przeprowadziliśmy skaning laserowy i opracowaliśmy ortoobrazy elewacji ruin fabryki ciągników Ursus w Warszawie.
Prace terenowe zajęły 2 dni, obejmujące pozyskanie chmur punktów o gęstości 1cm na obiekcie i kilkuset zdjęć cyfrowych o rozdzielczości ok. 2mm. Największa trudnością, z jaką przyszło nam się zmierzyć przy tym zleceniu, była konieczność fotografowania elewacji ze stosunkowo bliskich odległości ze względu na zwartą zabudowę, zadrzewienia oraz ogrodzenie, miejscami znajdujące się zaledwie 1 metr od ścian budynku.
W celu zapewnienia możliwie najlepszej geometrii bloku zdjęć, pomimo stosunkowo niewielkiej wysokości elewacji (maksymalnie kilkanaście metrów) zdecydowaliśmy się wykorzystać do tego celu drona. Okazało się to bardzo dobrym pomysłem, gdyż w przeciwieństwie do klasycznego masztu fotograficznego pozwoliło na bardzo szybkie przemieszczanie się wzdłuż opracowywanego obiektu - zdjęcia dla ok. 250m bieżących elewacji pozyskano w czasie krótszym niż 1 godzina.
Docelowo dla zamawiającego wygenerowano ortoobrazy o rozdzielczości 2mm/piksel, które z pewnością są niezwykle przydatnym materiałem z punktu widzenia prac projektowych (adaptacja istniejącego obiektu) jak również konserwacji zabytków.

Galeria:

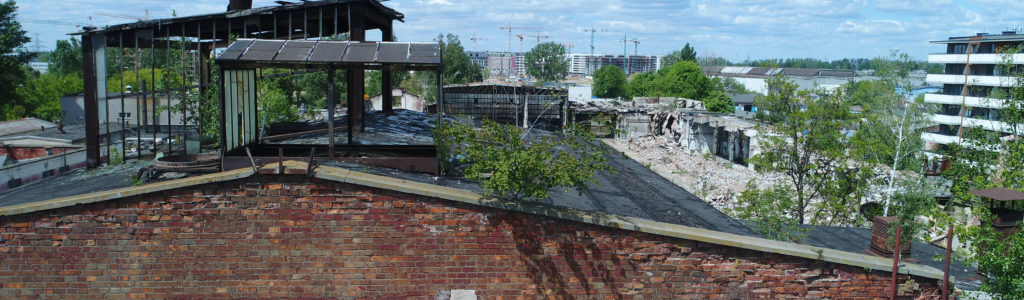

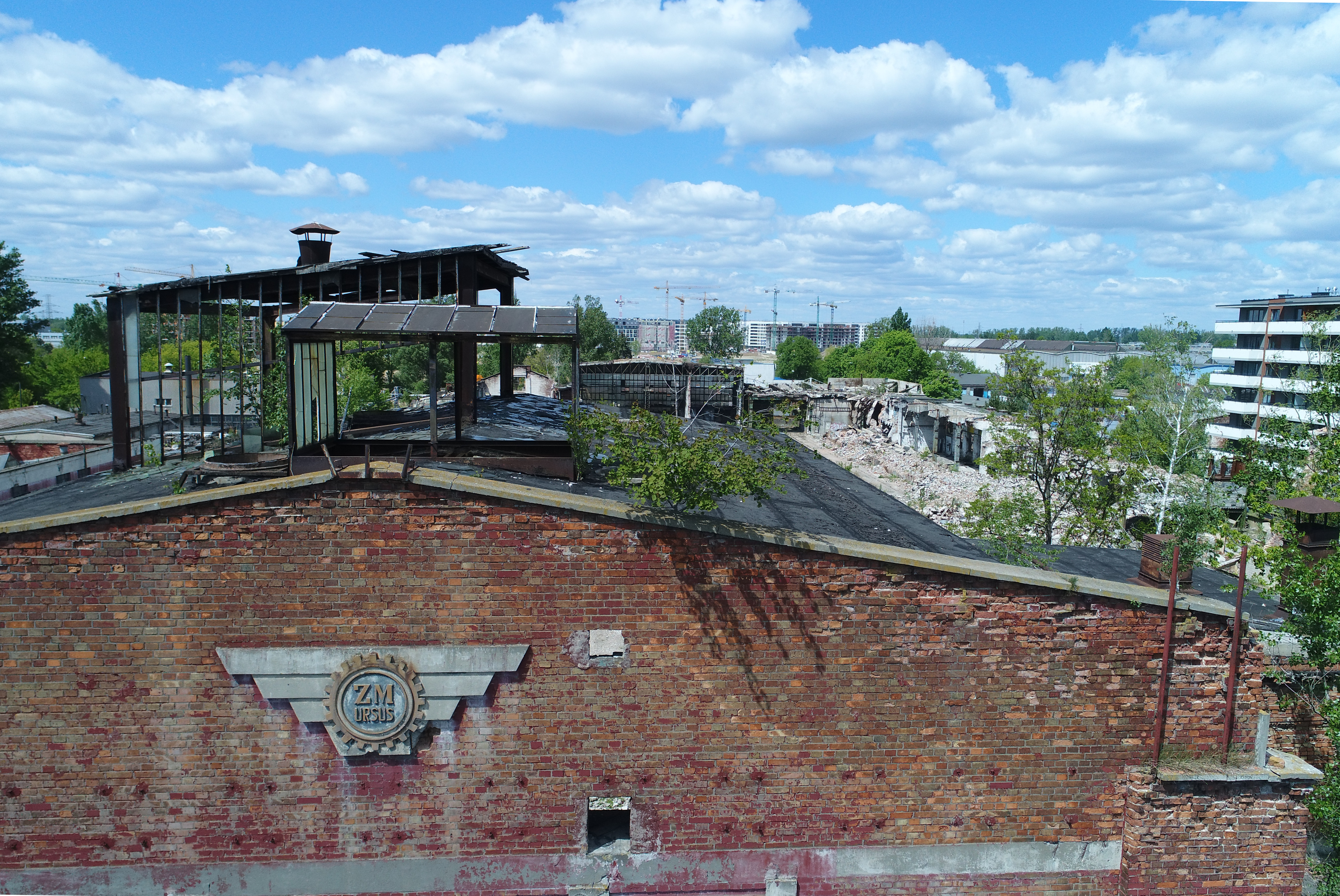

Ursus6
Zdjęcie z drona

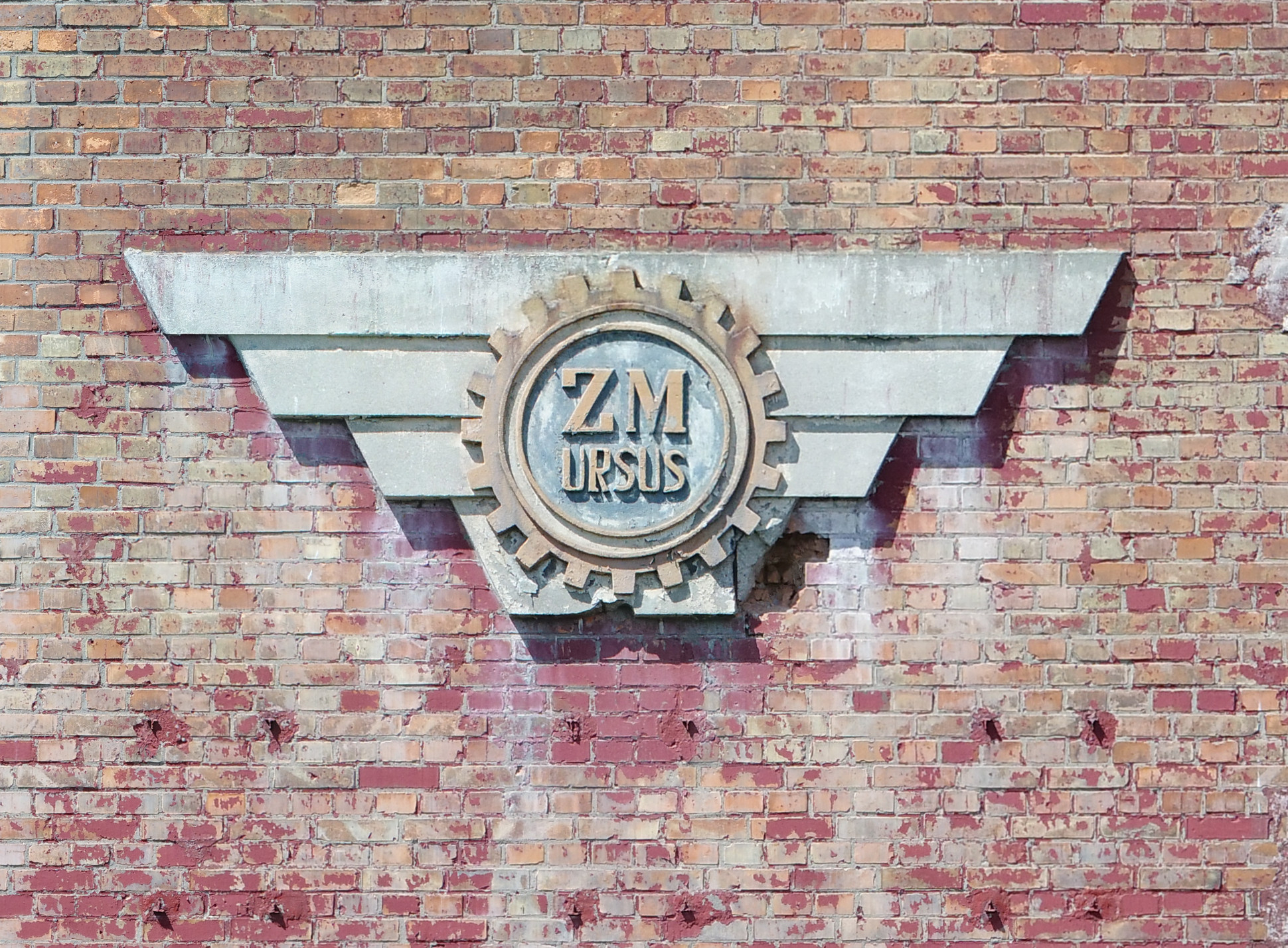

Ursus1
Fragment ortoobrazu

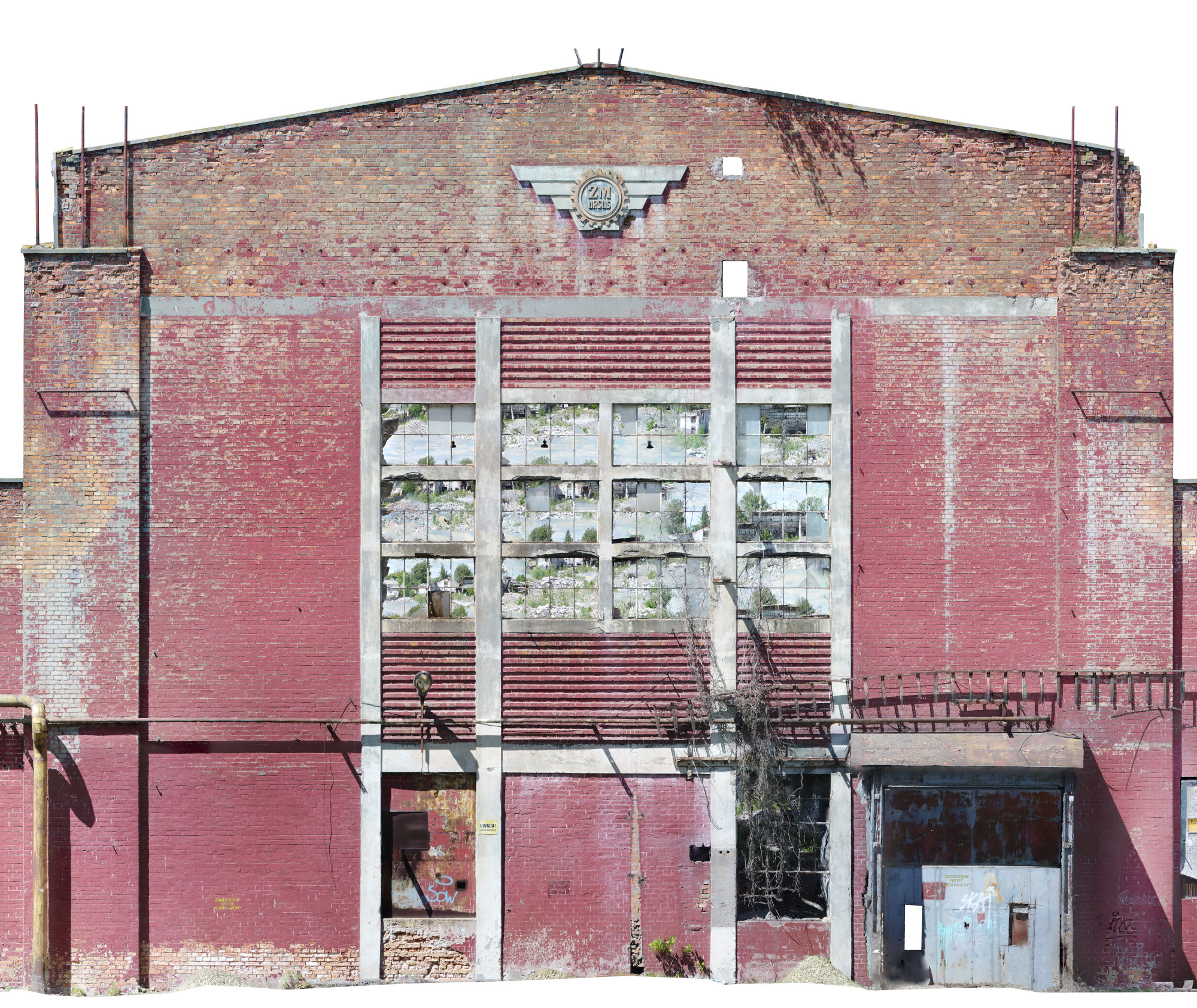

Ursus2
Fragment ortoobrazu

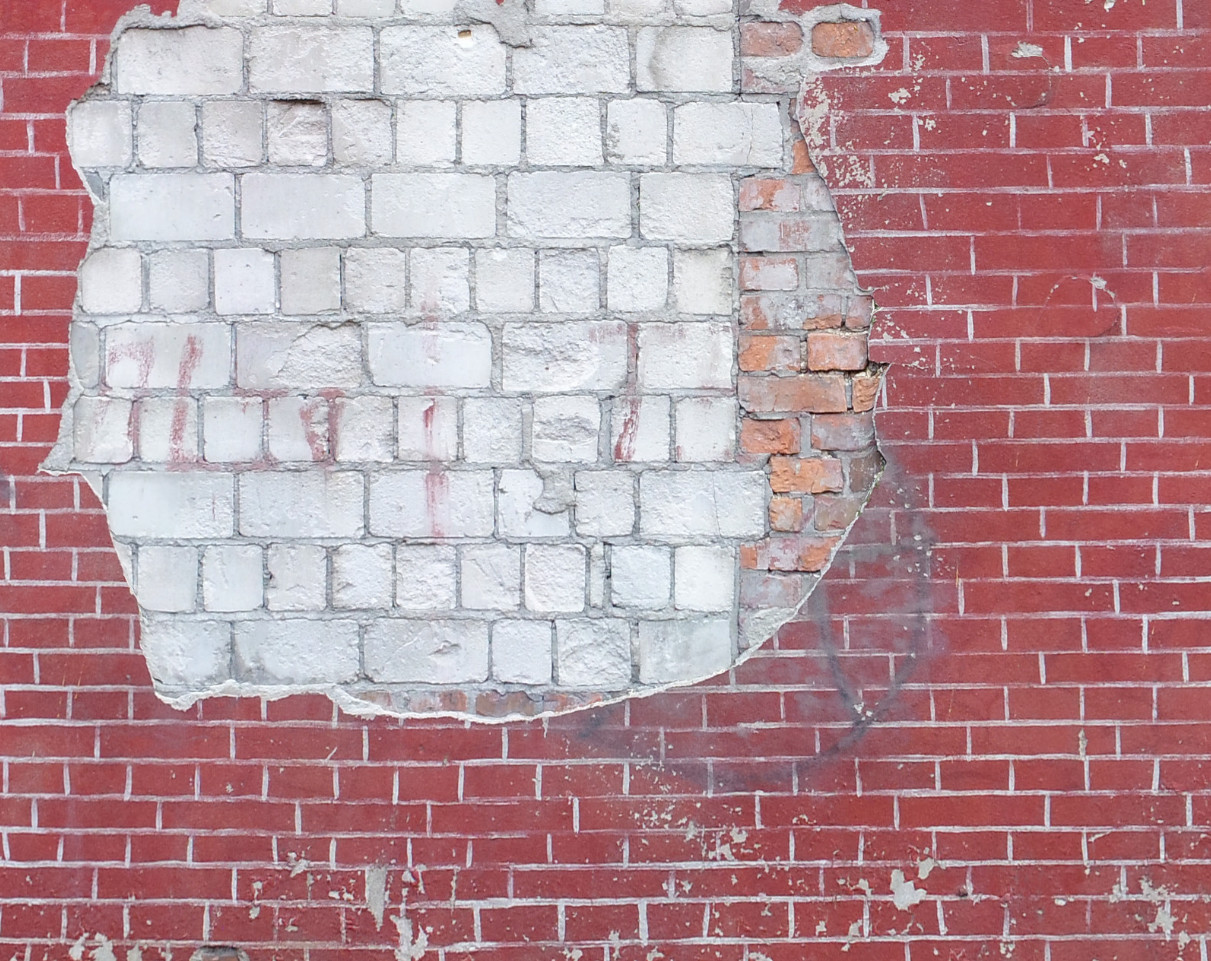

Ursus3
Fragment ortoobrazu

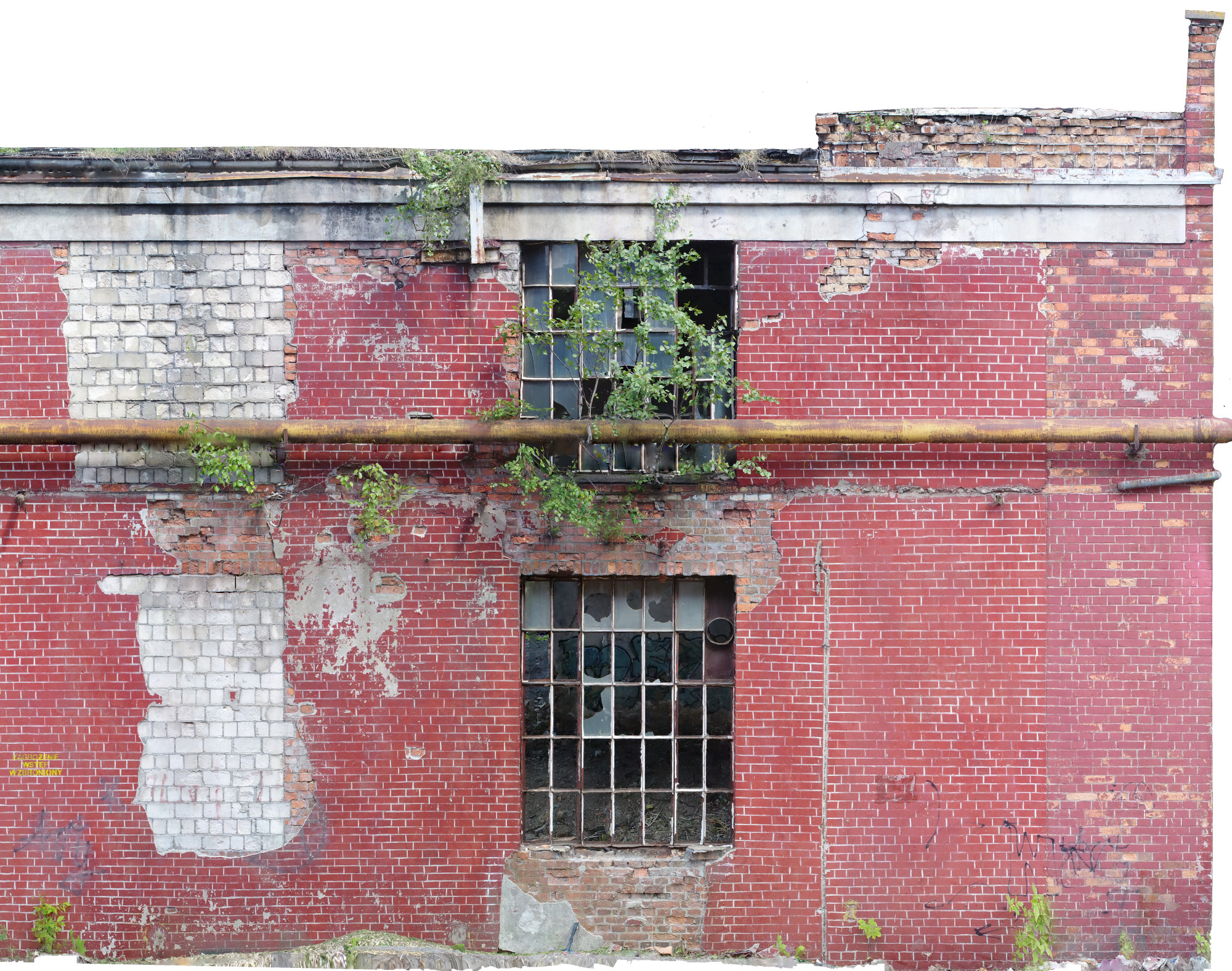

Ursus4
Fragment ortoobrazu

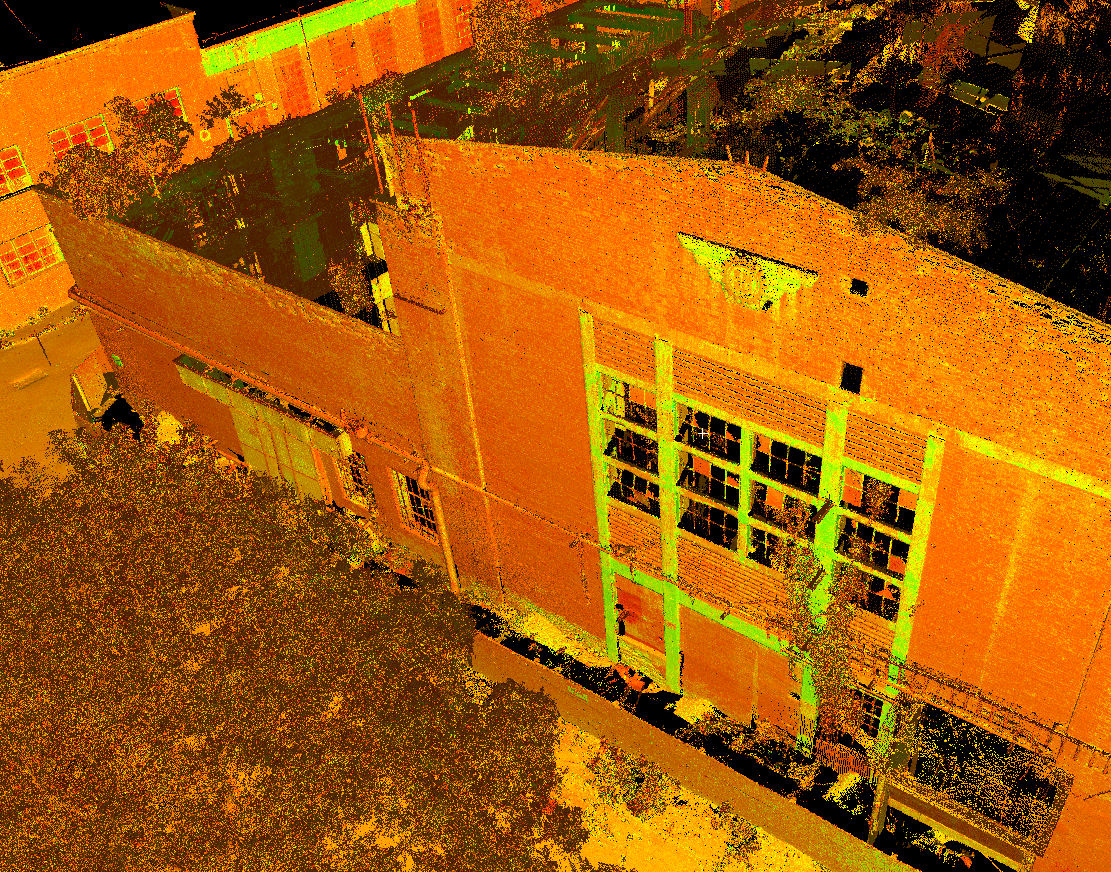

Ursus5
Chmura punktów
