S14 – Bilans robót ziemnych

Pod koniec 2021r. zrealizowaliśmy ciekawy projekt dotyczący pomiaru objętości wykonanych budowli ziemnych na ok. 10-kilometrowym fragmencie budowanej drogi ekspresowej S14 (obwodnica Zgierza).

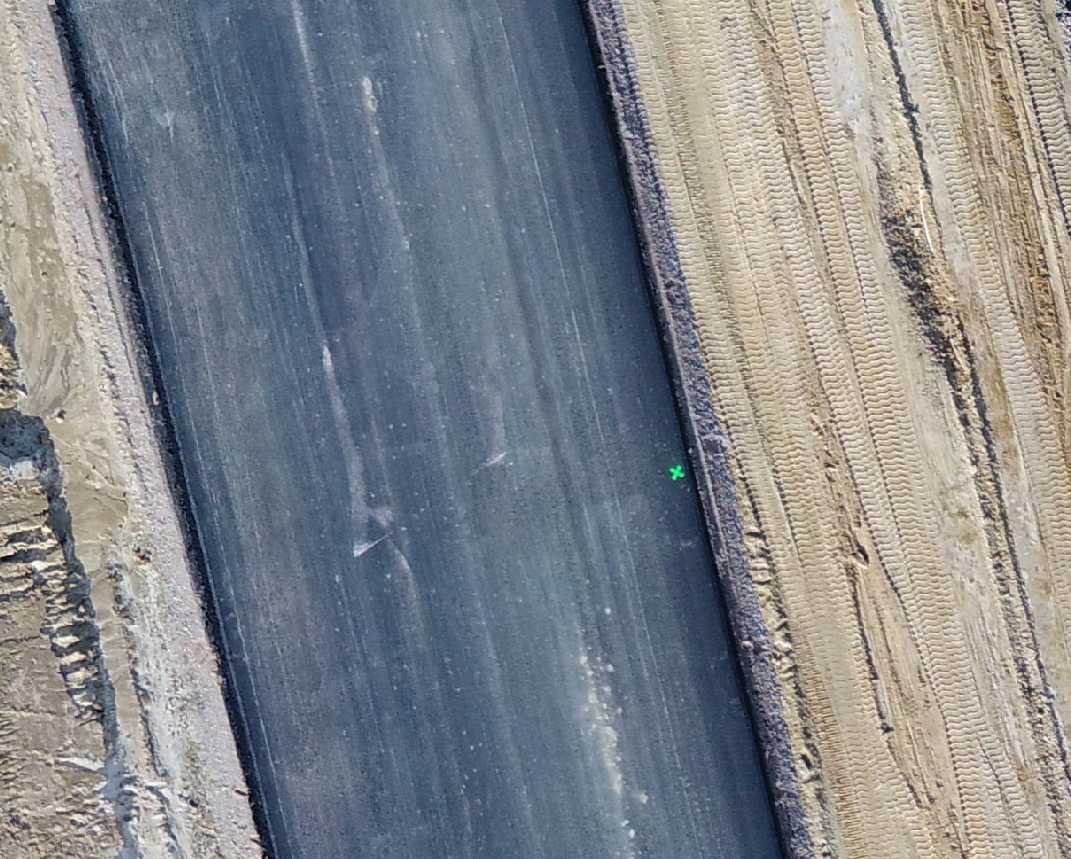

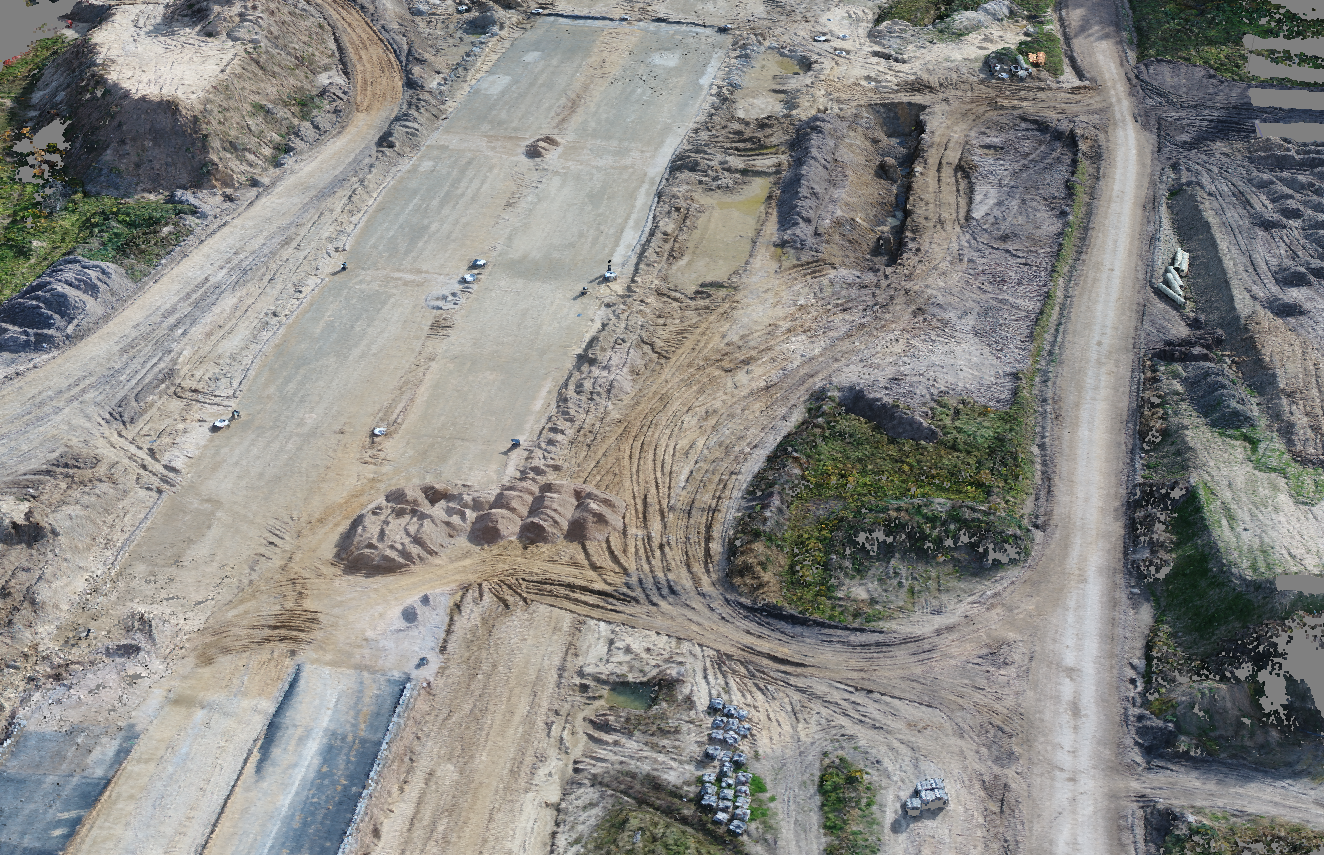

Prace terenowe obejmowały założenie osnowy fotogrametrycznej (z wykonaniem pomiarów kontrolnych na osnowie realizacyjnej budowy) oraz pozyskanie wysokorozdzielczych zdjęć lotniczych.

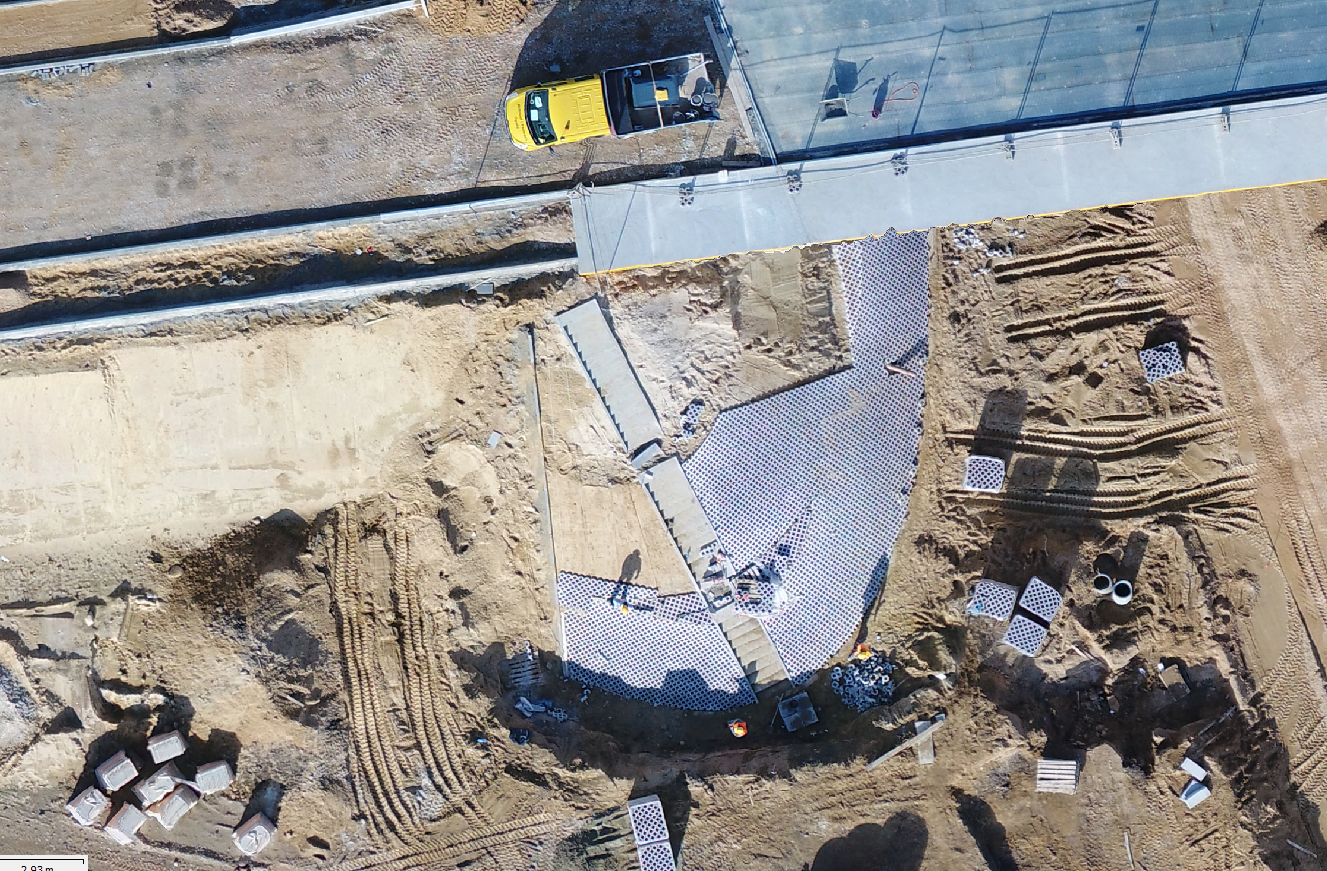

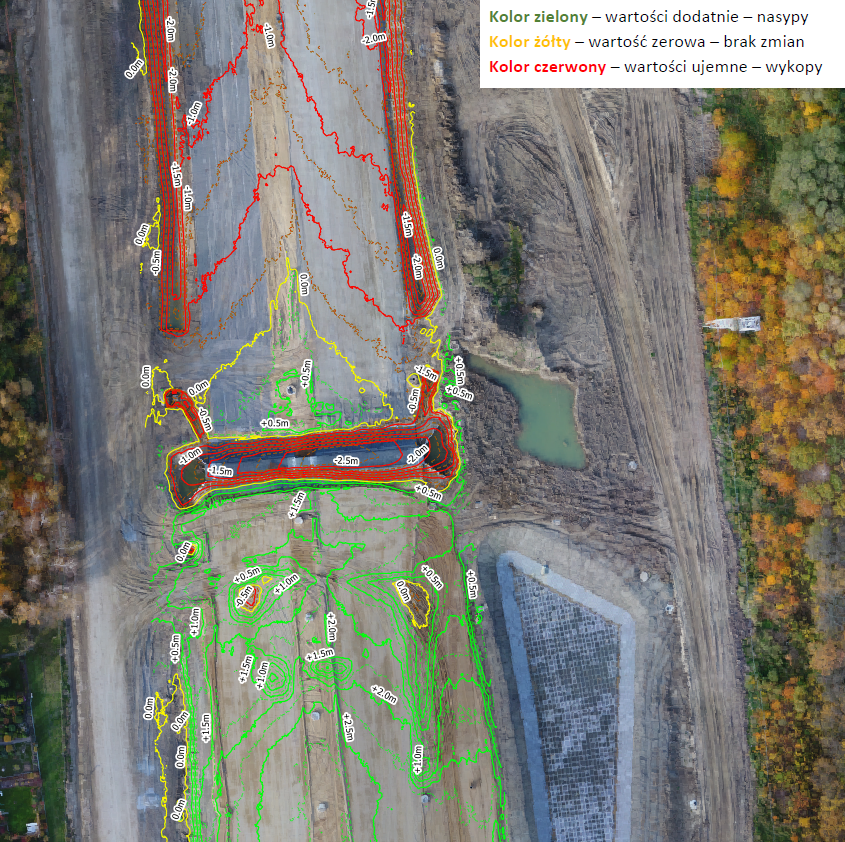

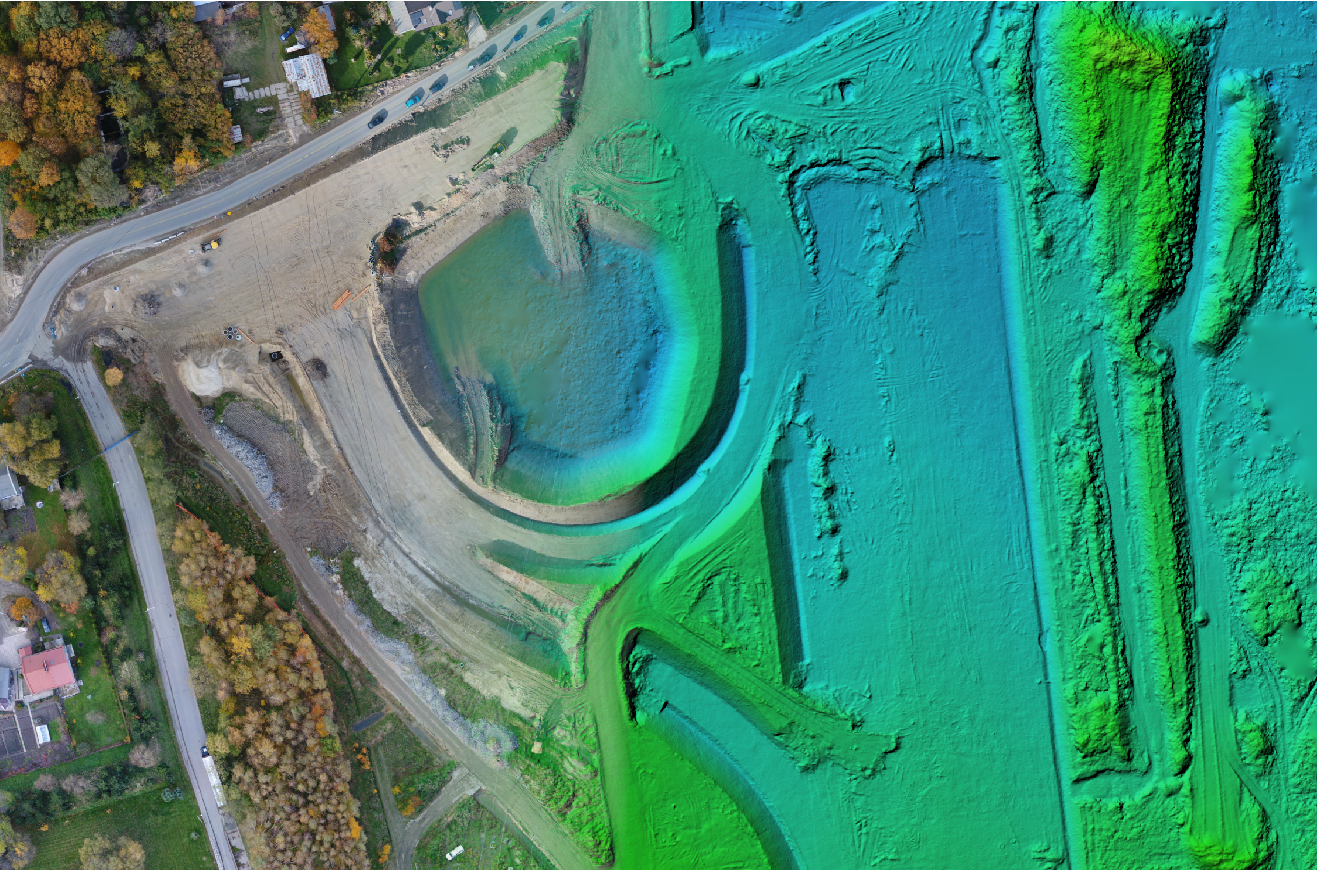

Na podstawie zdjęć opracowaliśmy ortofotomapę o rozdzielczości 2cm/piksel oraz NMT (Numeryczny Model Terenu) o dokładności wysokościowej <5cm. Produkty te, wraz z otrzymanym od Zamawiającego modelem stanu "zerowego" (opracowanego przed rozpoczęciem  budowy) posłużyły do wykonania obliczeń objętości wykonanych nasypów i wykopów.

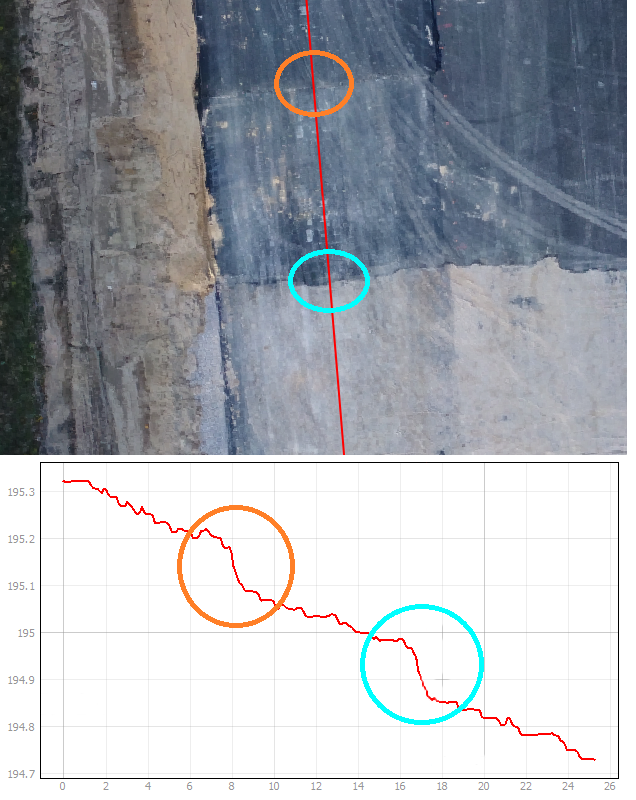

Wynikowe objętości należało dodatkowo skorygować o częściowo wybudowane warstwy konstrukcyjne (podbudowa, asfalt itd.), których grubości zostały przyjęte z danych projektowych. Początkowo mieliśmy obawy, czy na podstawie samych zdjęć uda nam się stwierdzić ilość warstw wylanego asfaltu – okazało się to możliwe dzięki precyzyjnym modelom terenu, które dokładnie zobrazowują “schodki” na końcach poszczególnych warstw:

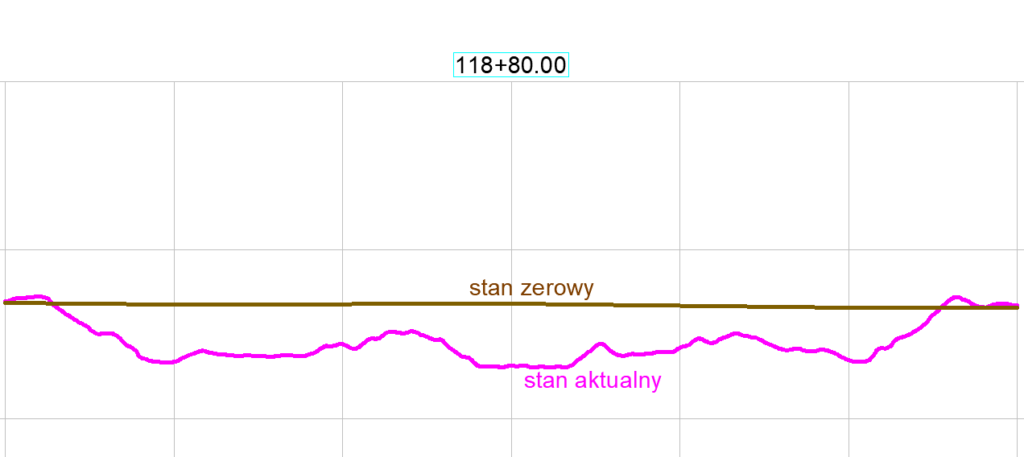

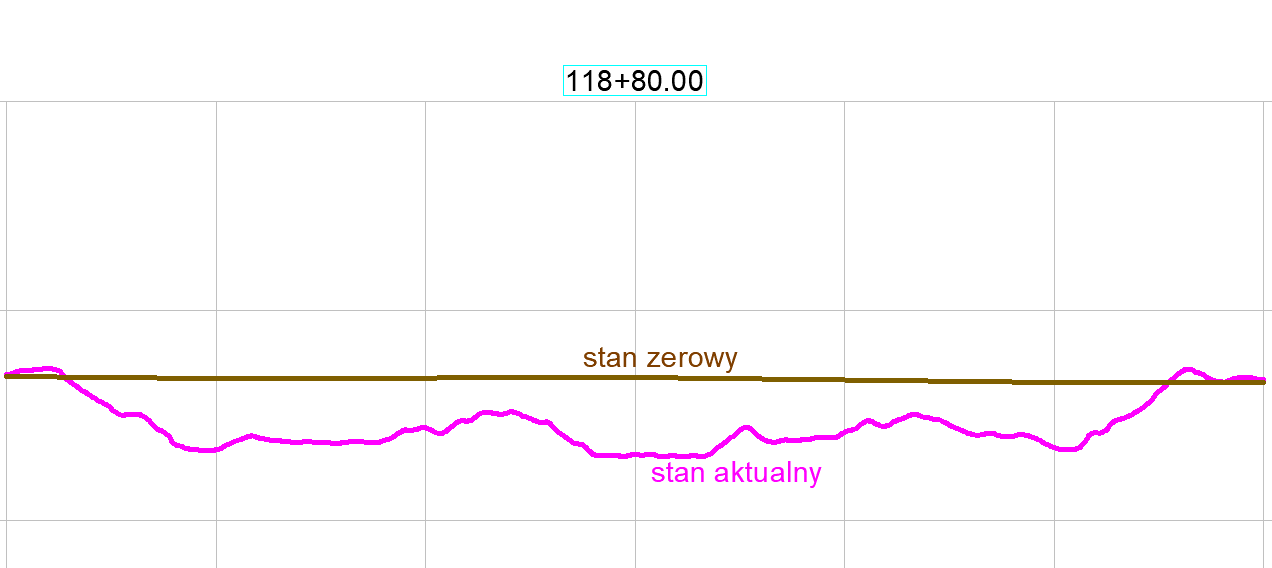

Dodatkowo, aby umożliwić porównanie wyników naszych pomiarów z niezależnymi opracowaniami, co 20m bieżących wygenerowaliśmy przekroje poprzeczne korony drogi w oprogramowaniu Civil 3D.

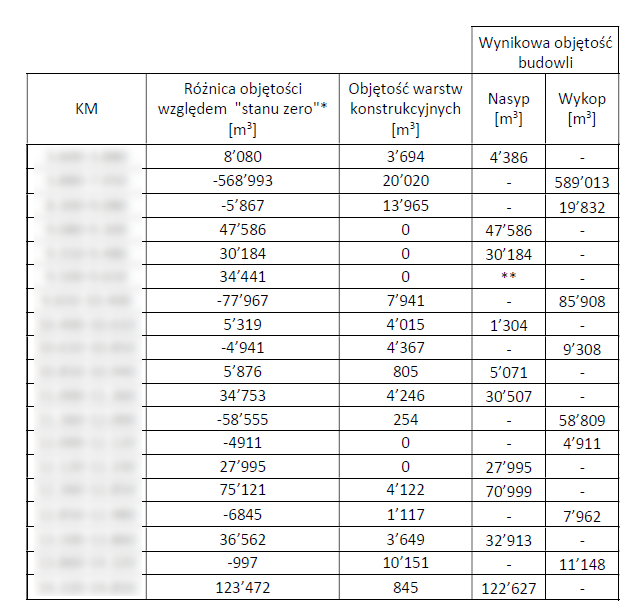

Łącznie obliczyliśmy objętości prawie 1.2mln metrów sześciennych wykopów/nasypów – to niezwykłe, jak niewielkim kosztem i nakładem pracy można zweryfikować inwentaryzacje tak ogromnych inwestycji!
