19 luty 2023

Aktualizacja bazy budynków

W ramach współpracy z firmą geodezyjną realizującą modernizację EGiB, wykonaliśmy obszerne opracowanie fotogrametryczne/LiDAR. Przedmiotem opracowania było wykonanie pomiarów fotogrametrycznych oraz LiDAR dla powierzchni ok. 600 hektarów jednego z obrębów w mieście Biała Podlaska:

Dostarczone przez nas dane przestrzenne posłużyły do pozyskania geometrii ok. 1500 budynków (wraz z elementami powiązanymi jak np. schody, tarasy itd.) oraz skontrolowania położenia kolejnych ~4000.

W pierwszej kolejności opracowano “true” ortofotomapę o rozdzielczości 2.5cm, która umożliwiła zdalne wykonanie wywiadu terenowego i wstępne zidentyfikowanie budynków wymagających pomiarów uzupełniających.
Dodatkowo, opracowano 4 ortofotomapy ukośne umożliwiające szybki pomiar przyziemi budynków dzięki opracowanej przez nas wtyczce do oprogramowania QGIS. Dane LiDAR zostały natomiast wykorzystane do wygenerowania przekrojów poziomych na zdanych wysokościach nad gruntem. Poza pomiarami położenia budynków, ortofotomapa oraz widoki ukośne pozwoliły określić/zweryfikować również część atrybutów opisowych, jak np. liczba kondygnacji czy funkcja budynku.

Nalot dronem nie wyeliminował w 100% potrzeby wykonania naziemnych pomiarów i wizji lokalnych, ale ograniczył ich ilość do niezbędnego minimum. Jak zwykle z satysfakcją obserwujemy jak innowacyjne technologie pomiarowe usprawniają pracę geodetów.

Galeria:

11_wm

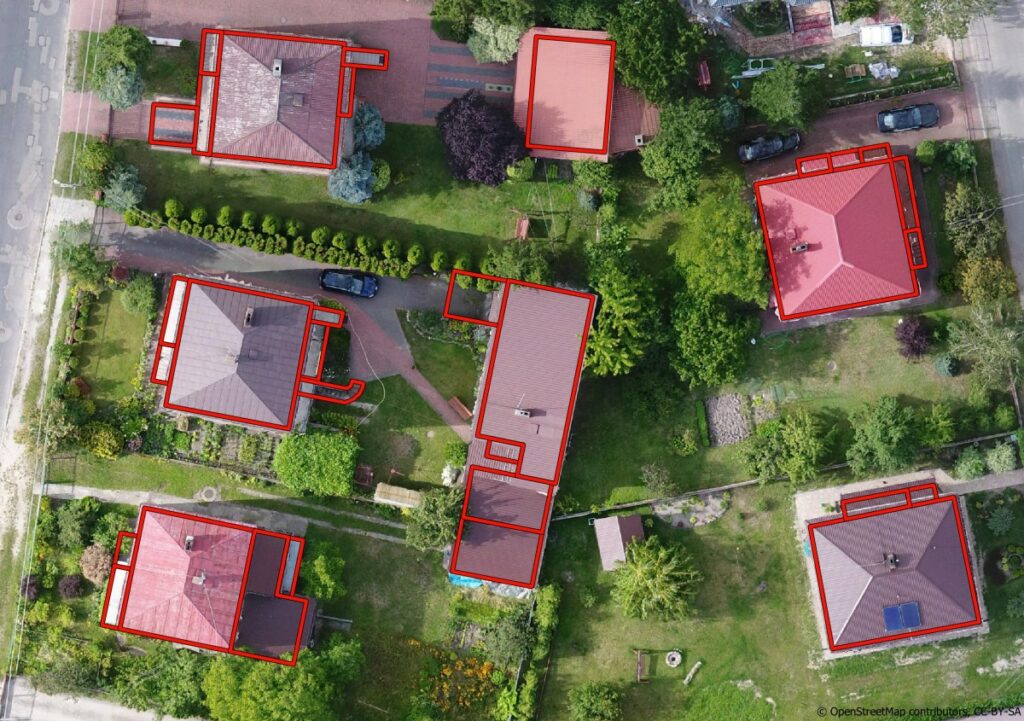

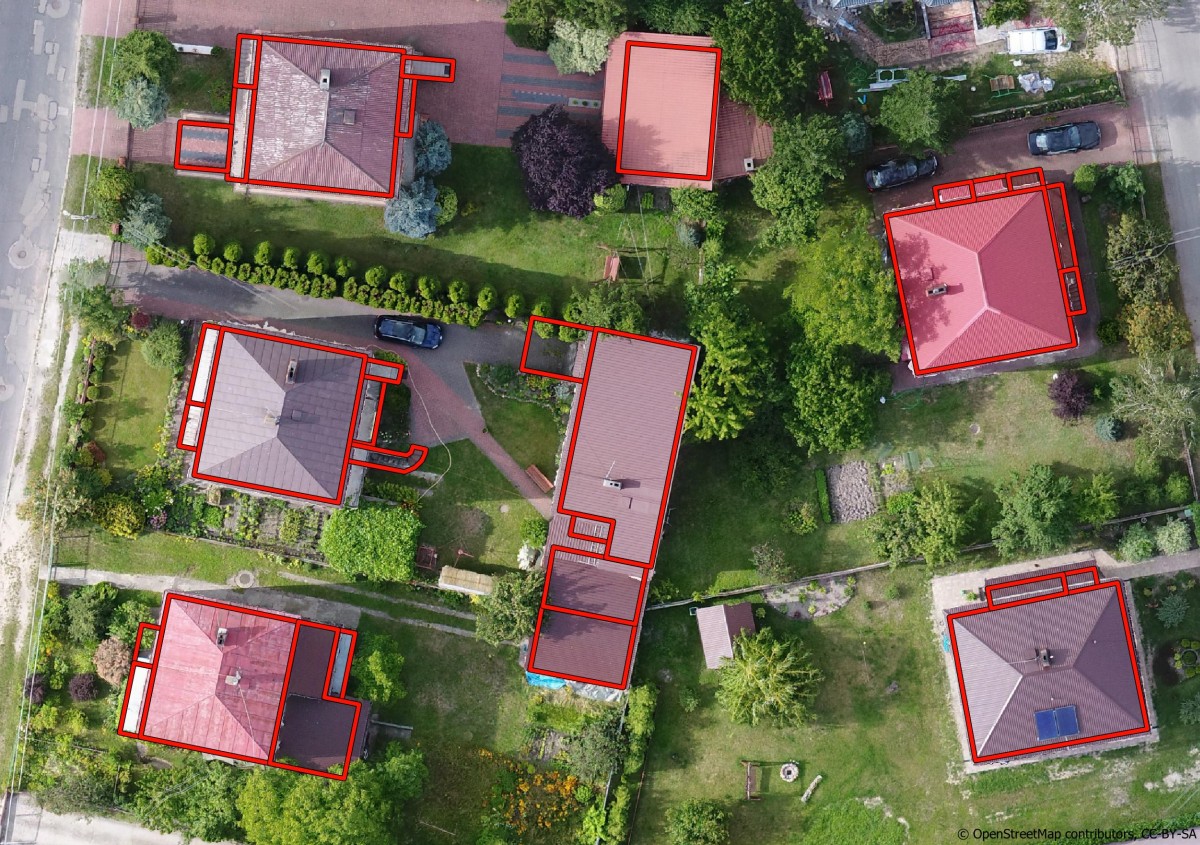

True-ortofotomapa z konturami budynków
1_wm

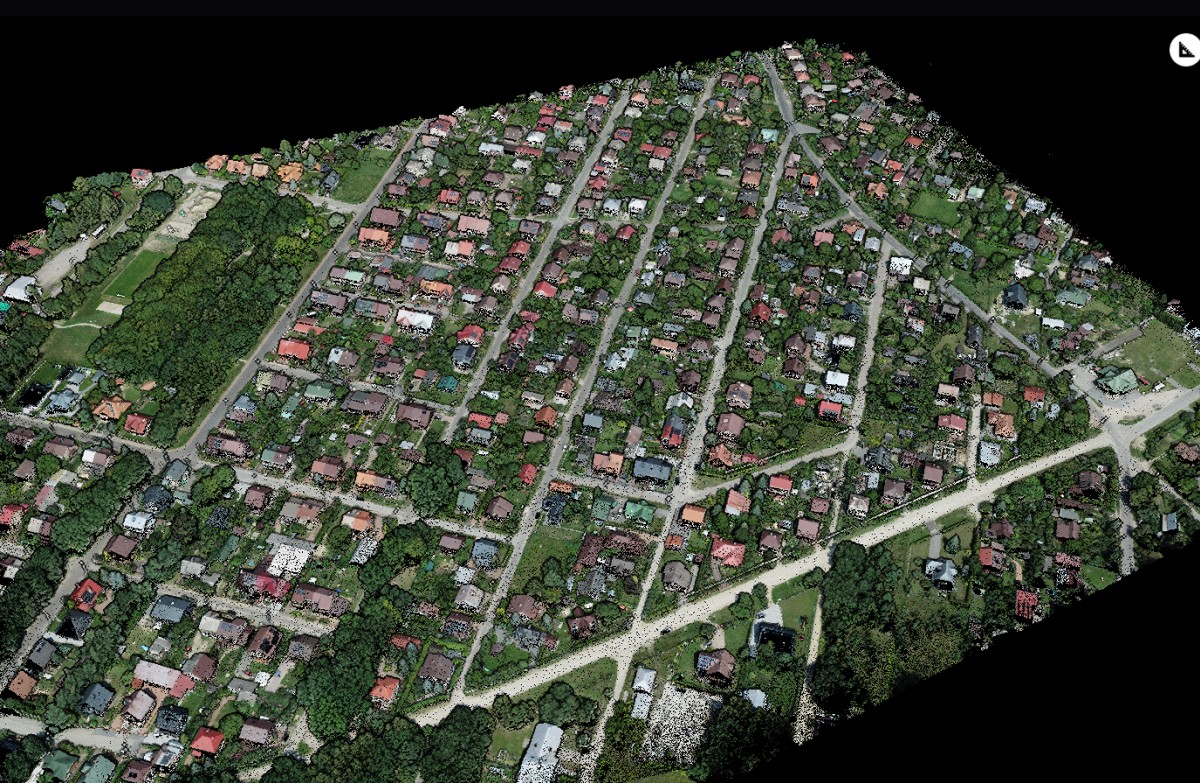

Chmura punktów LiDAR
7_wm

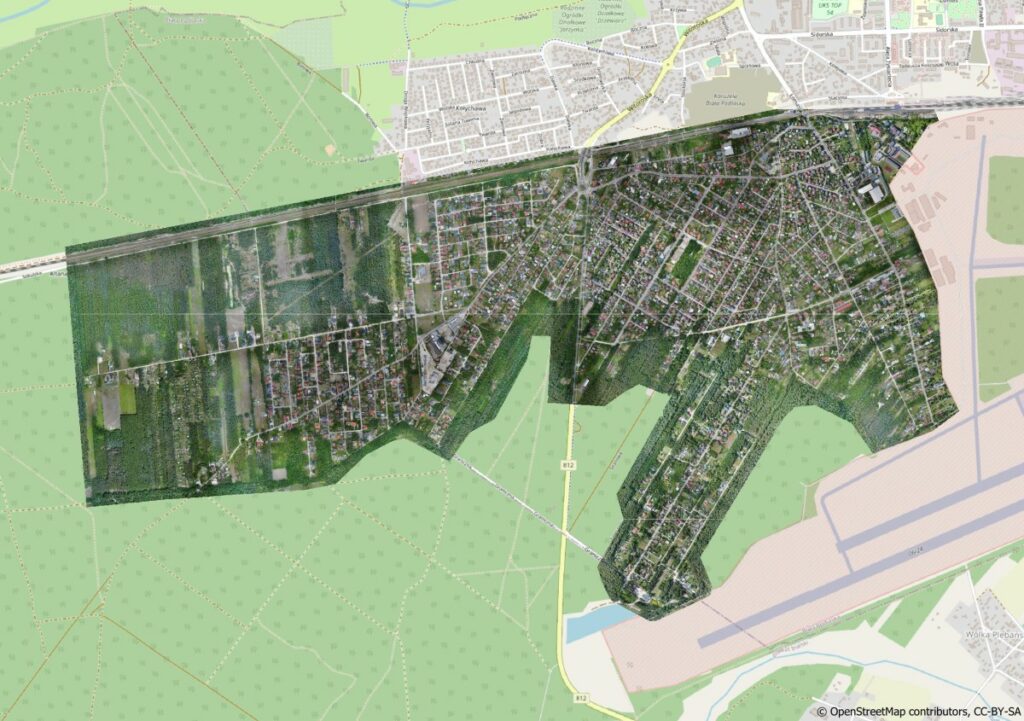

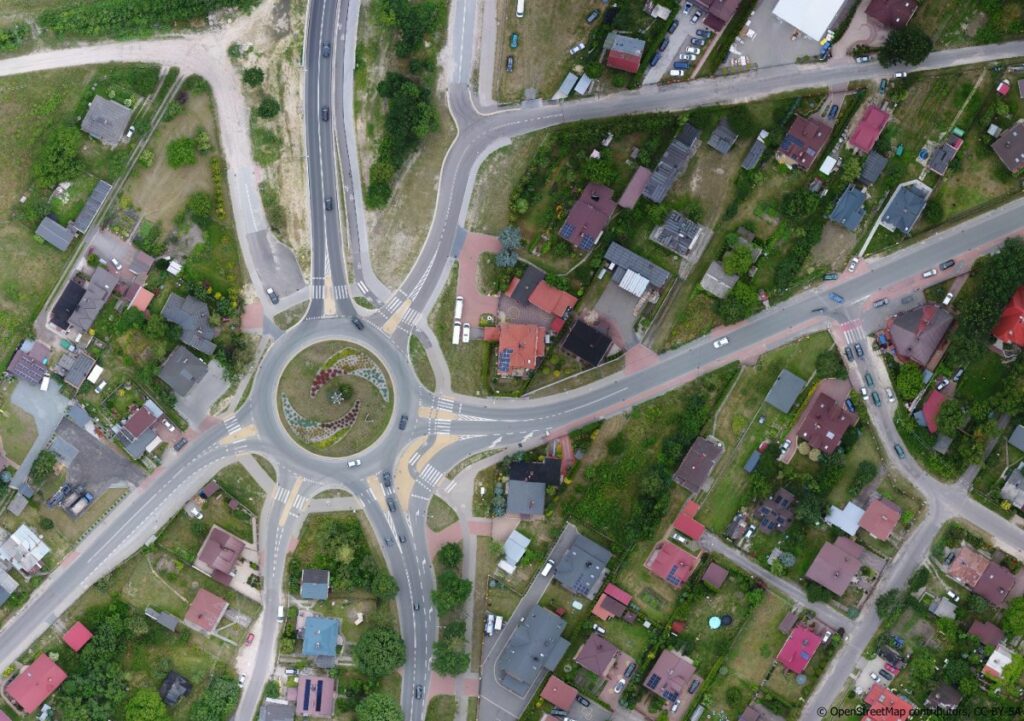

True-ortofotomapa GSD 2.5cm

6_wm
True-ortofotomapa GSD 2.5cm
13_wm

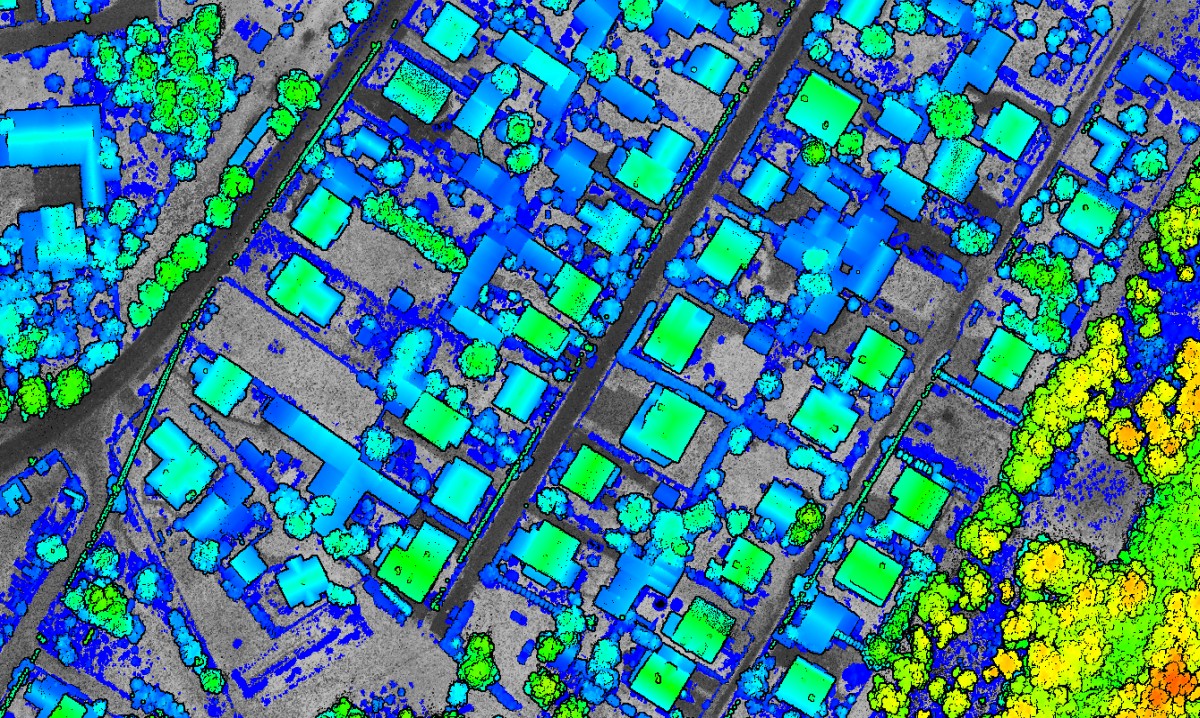

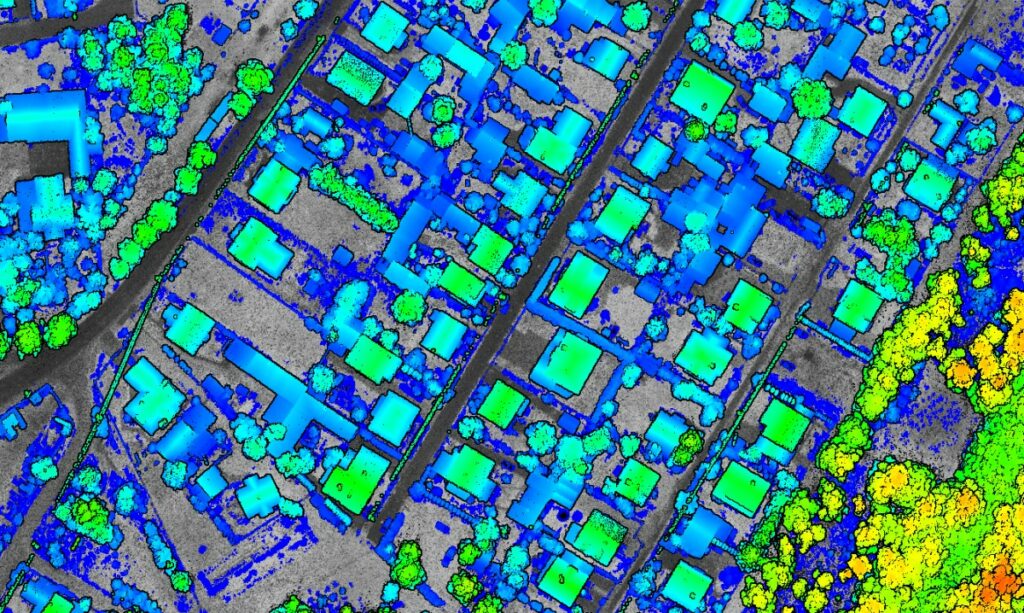

Budynki - dane LiDAR
m300_wm

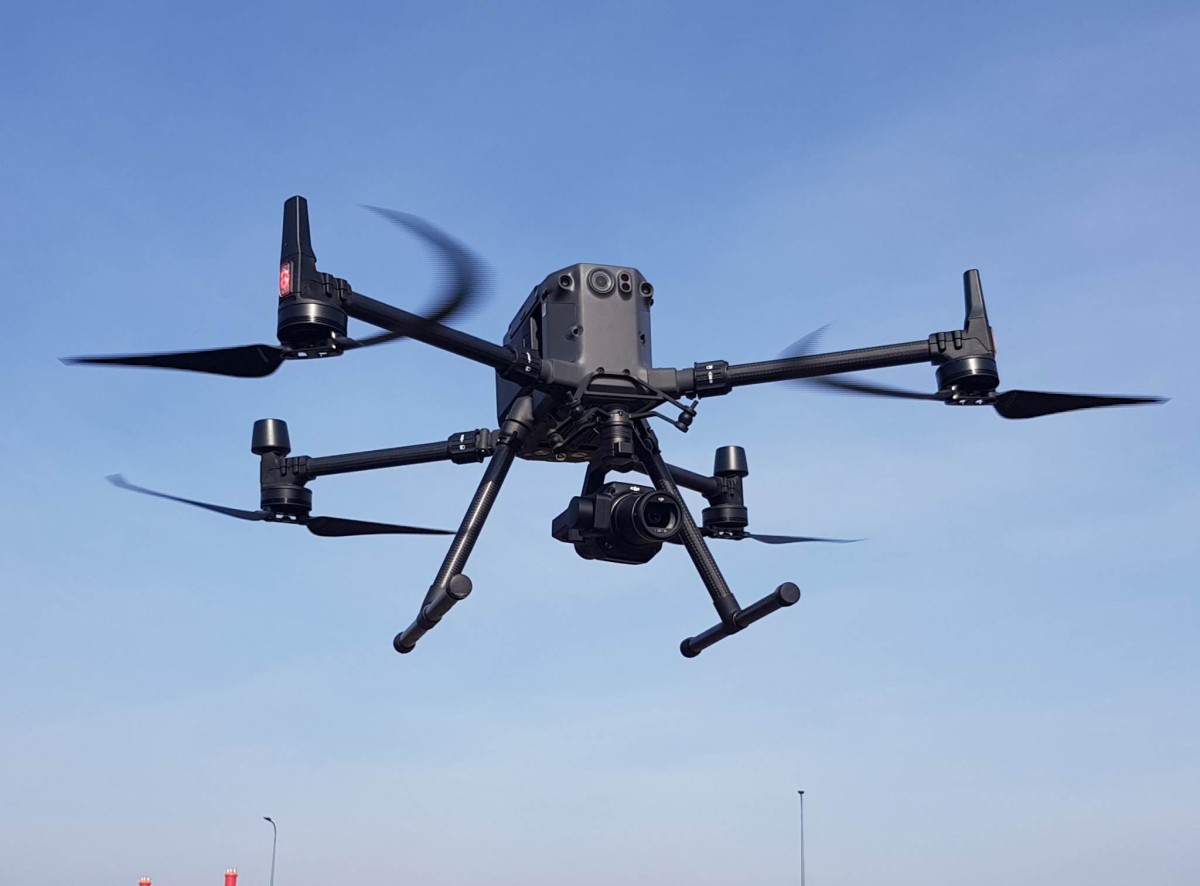

M300 RTK z kamerą P1

14_wm

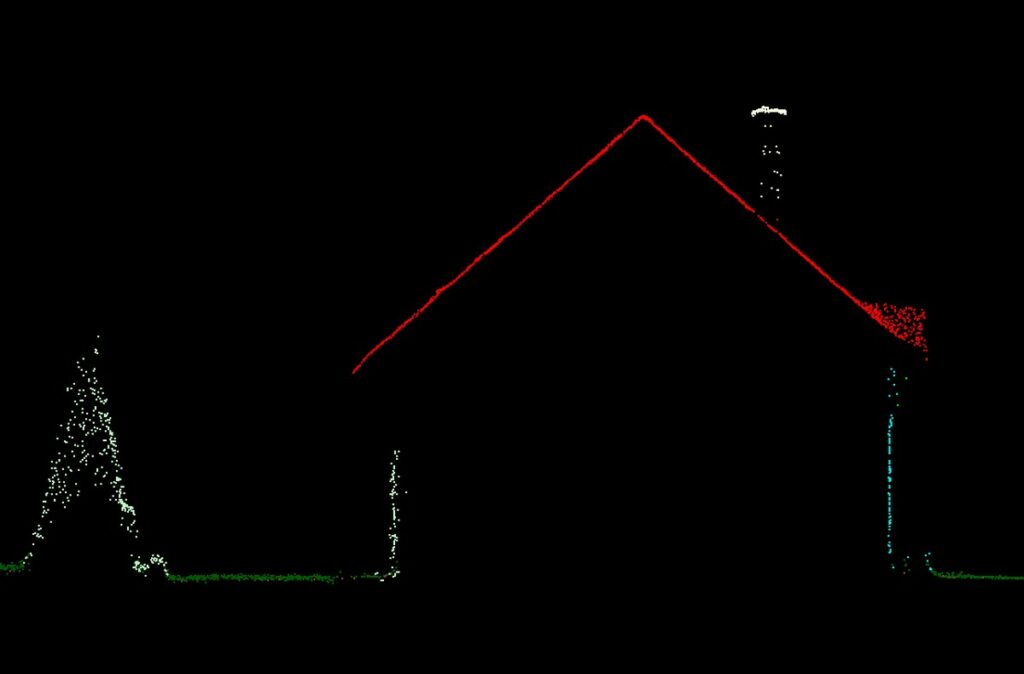

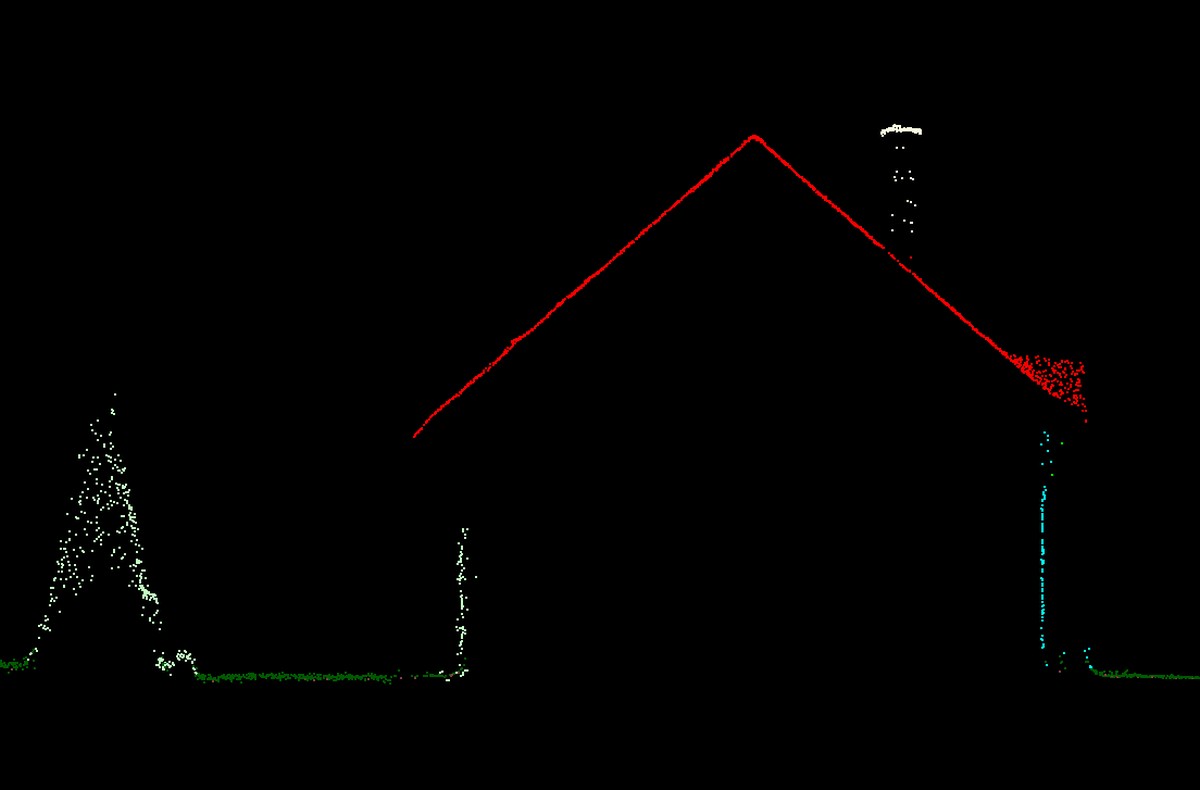

LiDAR - przekrój pionowy budynku
9_wm

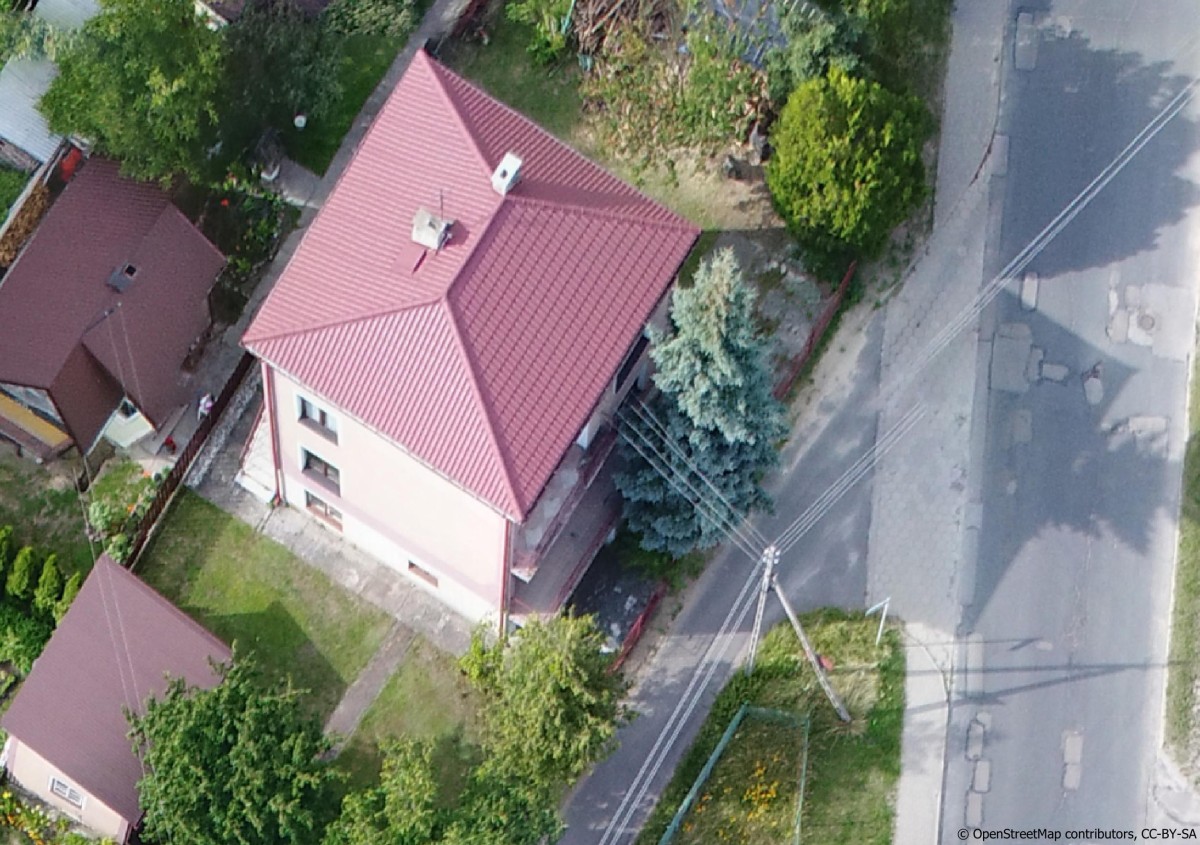

Ortofotomapa ukośna - widok elewacji południowej
5_wm

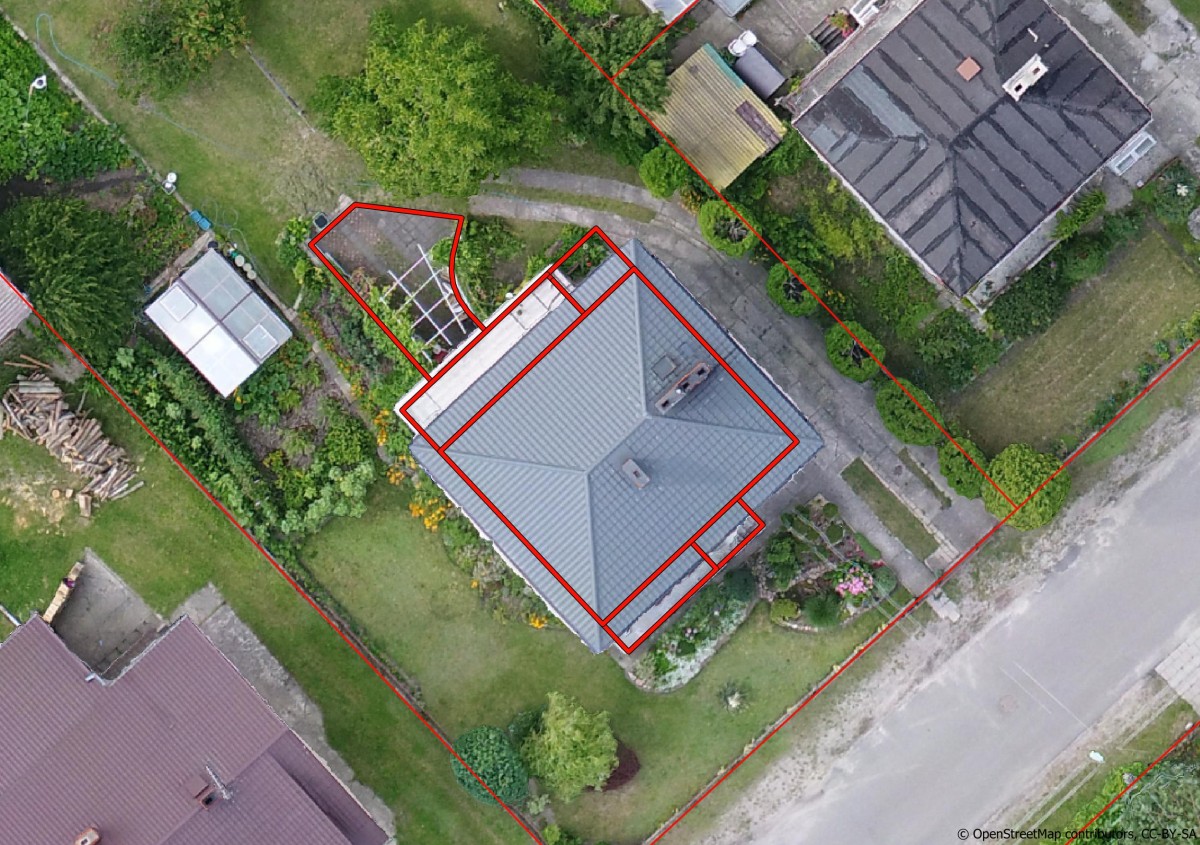

True-ortofotomapa z konturami budynków
