Analiza dokładności pomiarów objętościowych

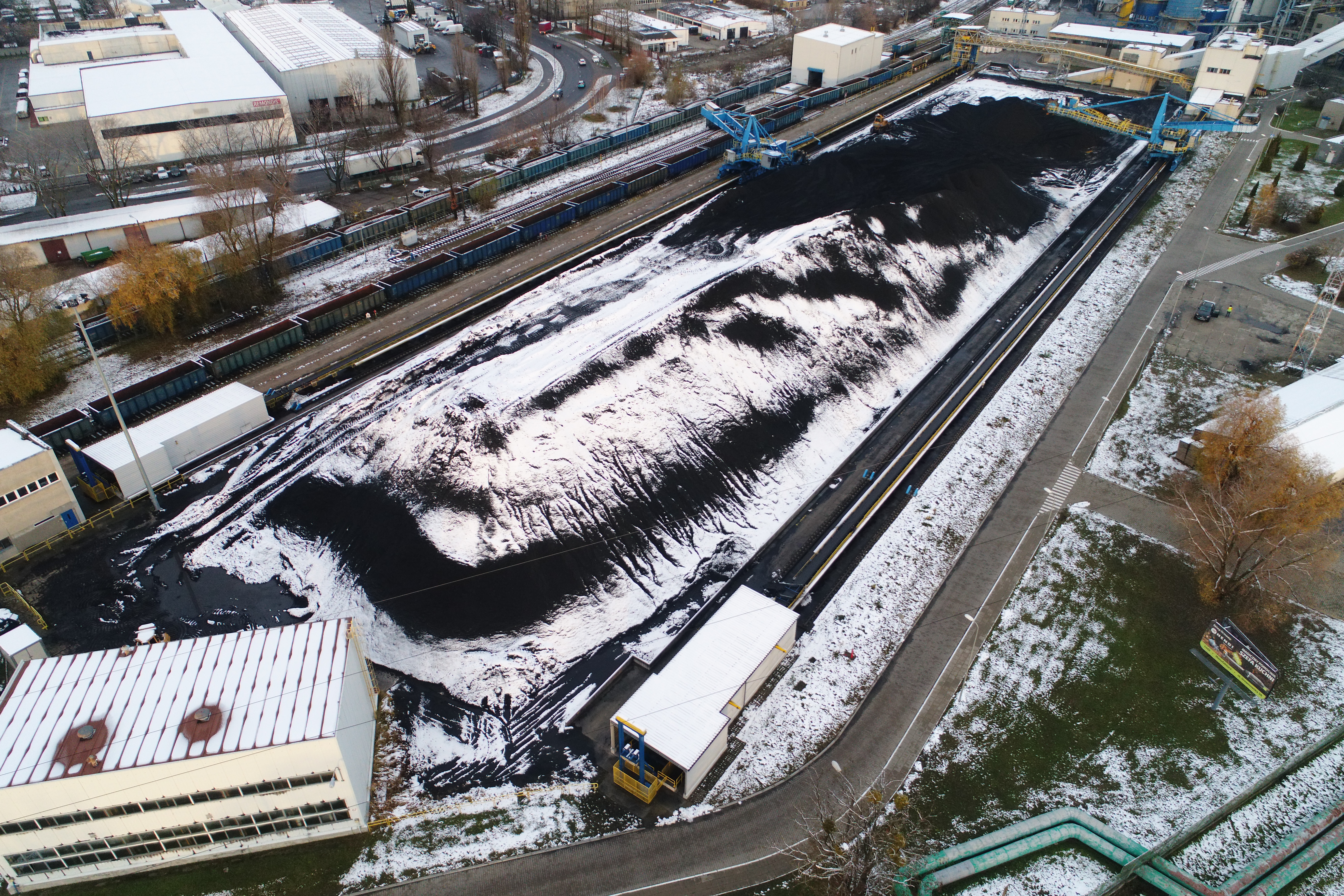

Na przełomie listopada/grudnia 2021r. na zlecenie jednej z łódzkich elektrociepłowni wykonaliśmy inwentaryzację objętości składowanego węgla dwoma niezależnymi metodami – skaningu laserowego oraz fotogrametryczną z wykorzystaniem BSP.

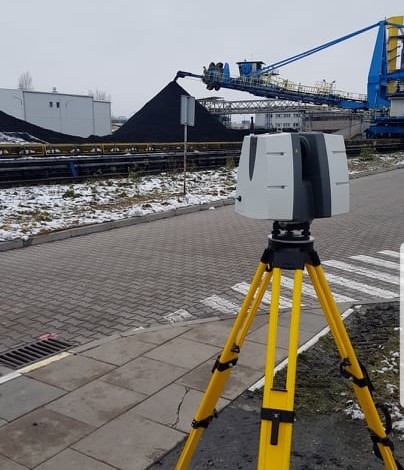

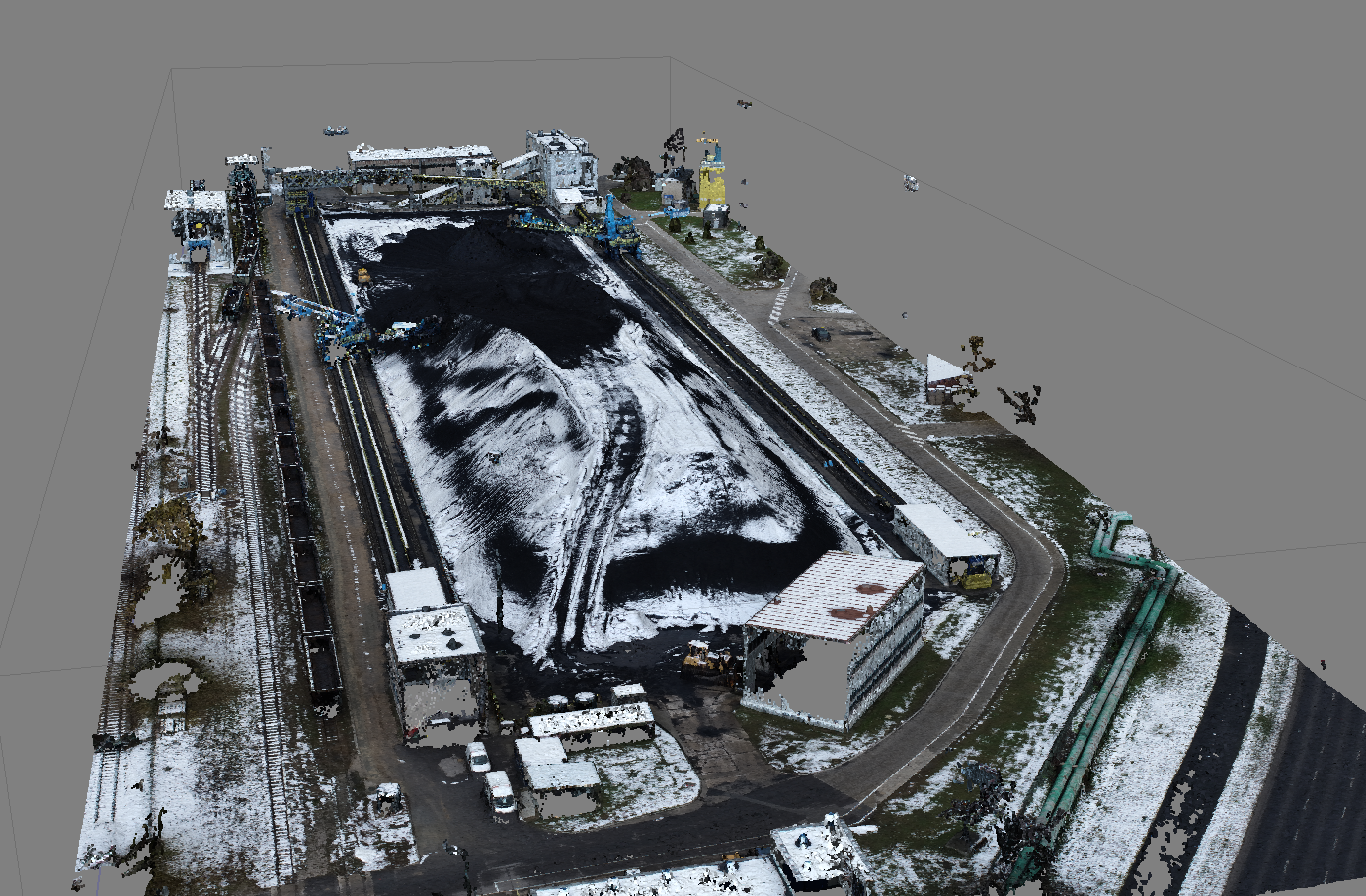

Prace rozpoczęto od odszukania osnowy geodezyjnej, a następnie wykonania nalotu fotogrametrycznego z wykorzystaniem drona Phantom 4 RTK oraz skaningu laserowego skanerem Leica P50. Obydwie metody dostarczyły chmury punktów o rozdzielczości 2-4cm a ich dokładność została zbadana poprzez wnikliwe analizy porównawcze.

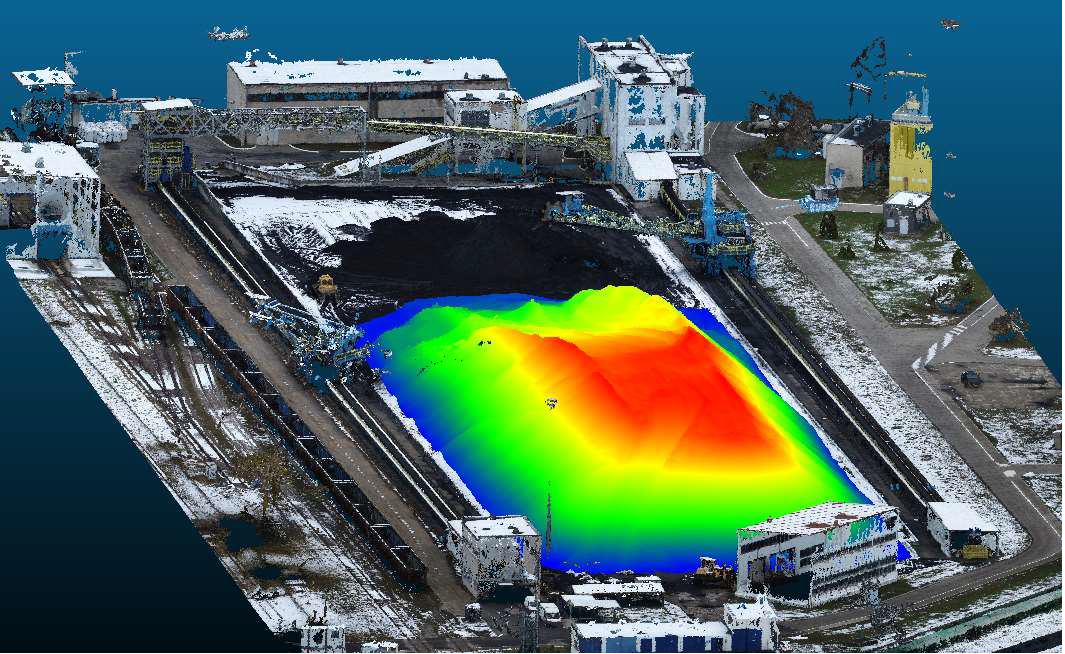

Początkowo, obydwa modele hałd porównano do punktowych pomiarów tachimetrycznych, które cechowały się średnimi odchyłkami ok. 3cm, co w dużej mierze mogło wynikać z chropowatości powierzchni węgla. Następne, wykonano powierzchniową analizę wzajemnych odstępstw chmur punktów:

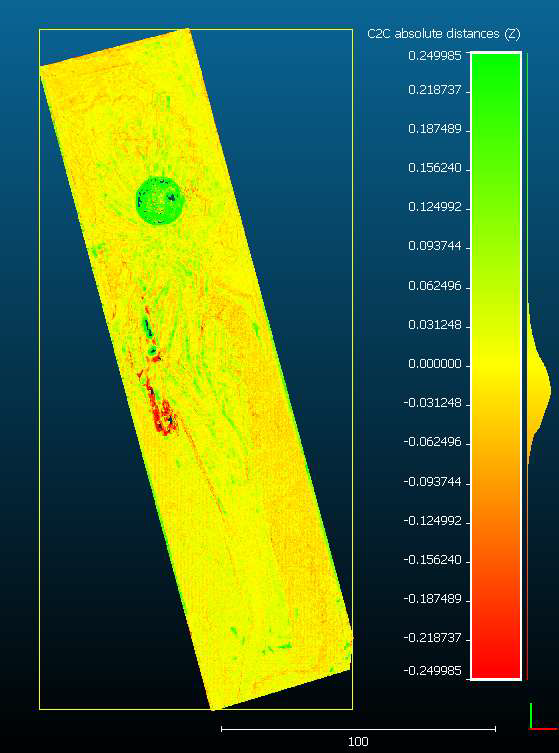

Powyższa ilustracja doskonale obrazuje miejsca, które uległy zmianie pomiędzy wykonywanymi pomiarami – w północnej części placu usypywany był kopiec (obszar zielony) a w środkowo-zachodniej pobierany był węgiel przy użyciu koparki. Na całej pozostałej powierzchni hałdy odchyłki mierzonych wysokości rzadko przekraczają 3cm i mają rozkład zbliżony do normalnego, co zwiastuje dokładne wyniki w zakresie obliczanej objętości.

Na hałdzie o objętości znacznie powyżej 50tys. m3, różnica między tymi dwoma pomiarami wyniosła ok. 0.5%, co (choć zgodne z naszymi oczekiwaniami) jest wielce satysfakcjonującym wynikiem.

Te 2 technologie pomiarowe, w oparciu o które świadczymy tego typu usługi, różnią się – czas potrzebny na pozyskanie danych fotogrametrycznych z drona jest o wiele krótszy niż wykonanie tego samego pomiaru skanerem laserowym. Skaning może zaś być wykonywany w trudniejszych warunkach atmosferycznych, w dalszym ciągu dostarczając wyniki nieporównywalnie wyższej dokładności niż dotychczas stosowane metody tachimetryczne/GNSS.

Jesteśmy dumni z osiągania coraz lepszej jakości produktów, przy jednoczesnym ograniczaniu czasu prac terenowych i zwiększaniu bezpieczeństwa pracy naszych geodetów.
