Teatr Wielki – strop techniczny

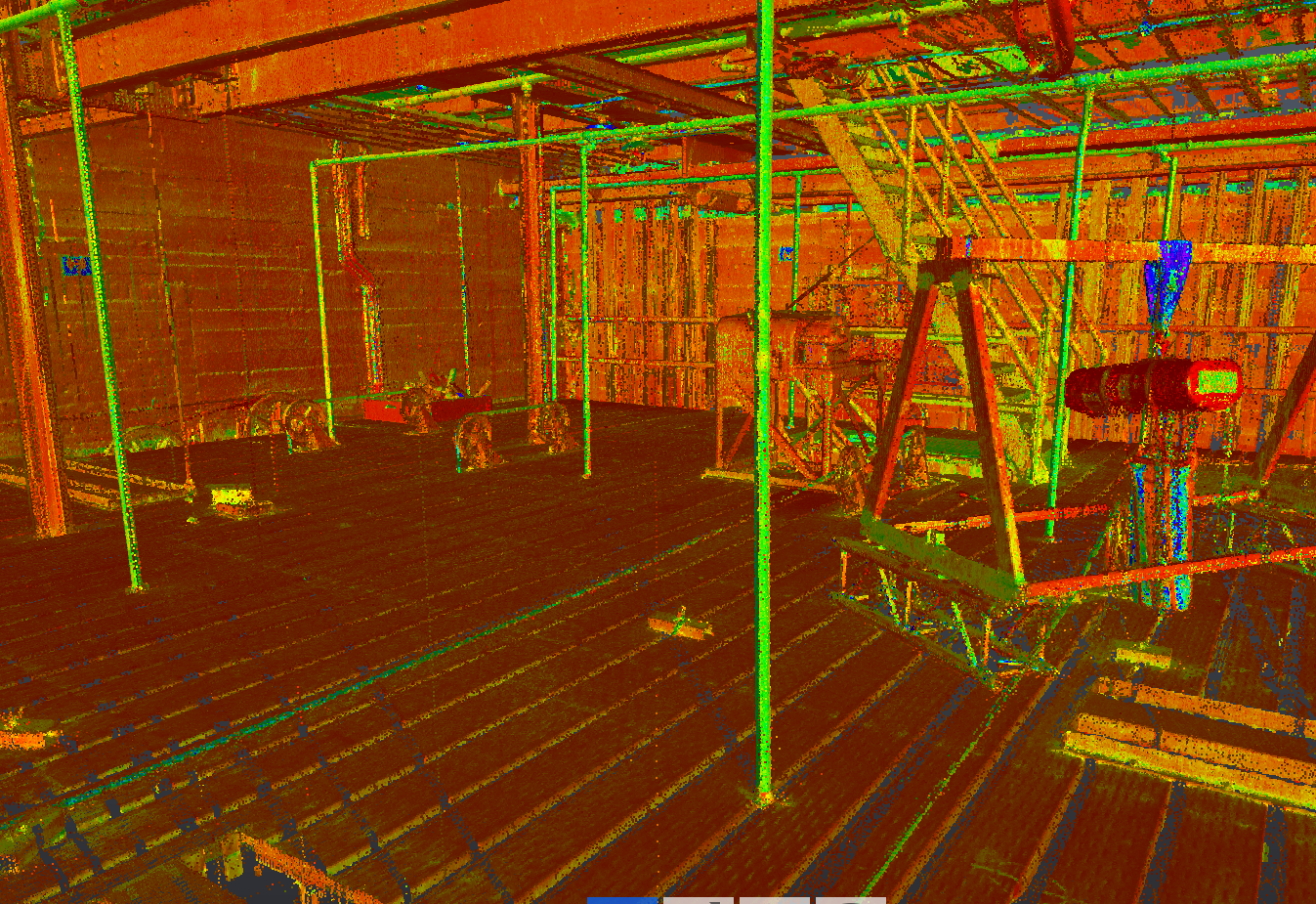

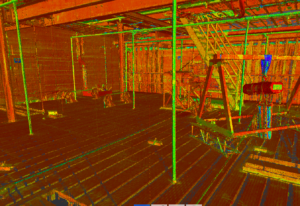

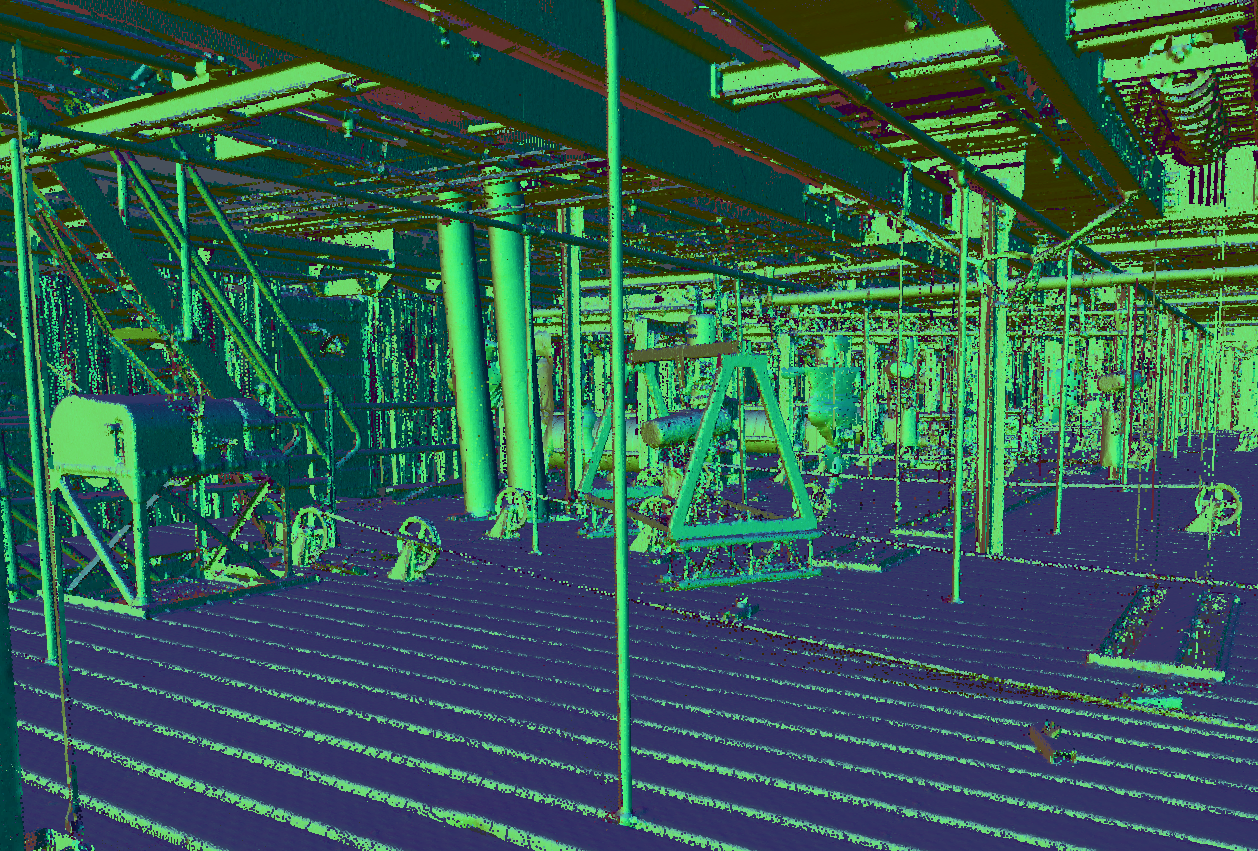

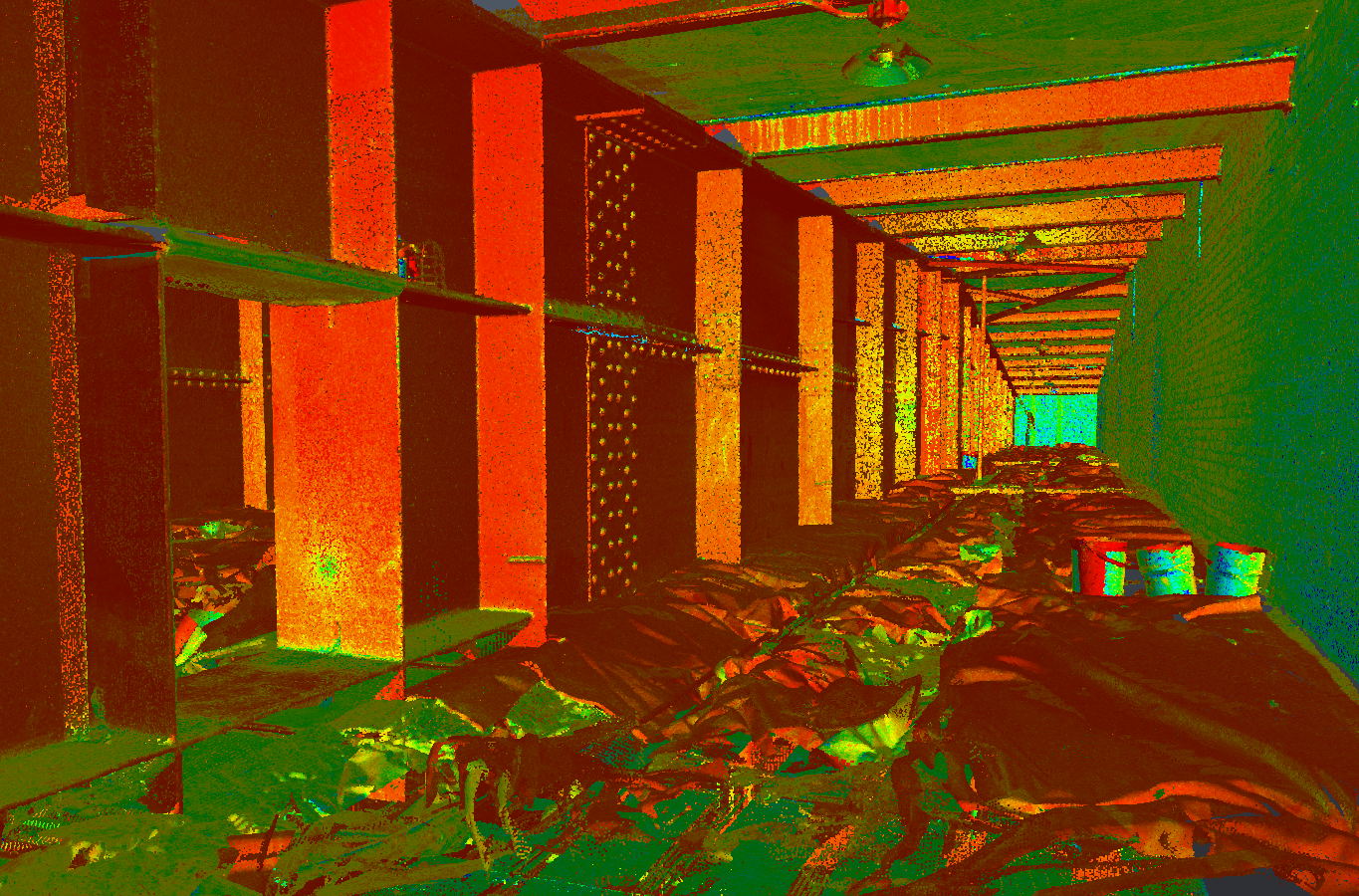

Niedawno zakończyliśmy prace nad badaniem geometrii konstrukcji stalowej dachu nad sceną główną Teatru Wielkiego Opery Narodowej w Warszawie. Prace pomiarowe wykonaliśmy w 100% metodą naziemnego skaningu laserowego, a zarejestrowane chmury punktów poddaliśmy wnikliwym analizom w środowisku CAD.

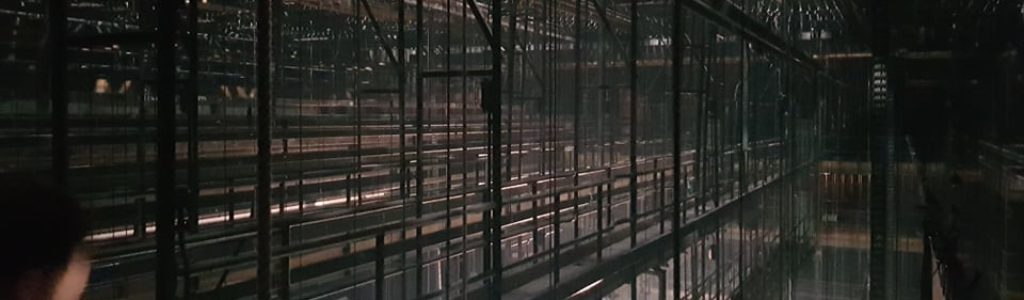

Strop nad sceną główną składa się z dwóch poziomów – stropu technicznego, na którym znajdują się setki/tysiące linek, wciągarek, silników i innych urządzeń służących do obsługi elementów scenografii wiszących nad sceną (głośniki, oświetlenie, kurtyny itd.), oraz strychu. Konstrukcja liczy sobie już ponad 60 lat – nasze prace miały za zadanie zobrazować ewentualne odkształcenia elementów od ich projektowanych/nominalnych kształtów. Na obydwu tych poziomach pozyskano łącznie dane z ok. 120 stanowisk skanera laserowego w ciągu 2 dni pomiarowych, co pozwoliło zobrazować powierzchnie wszystkich elementów konstrukcji z dokładnością 2mm.

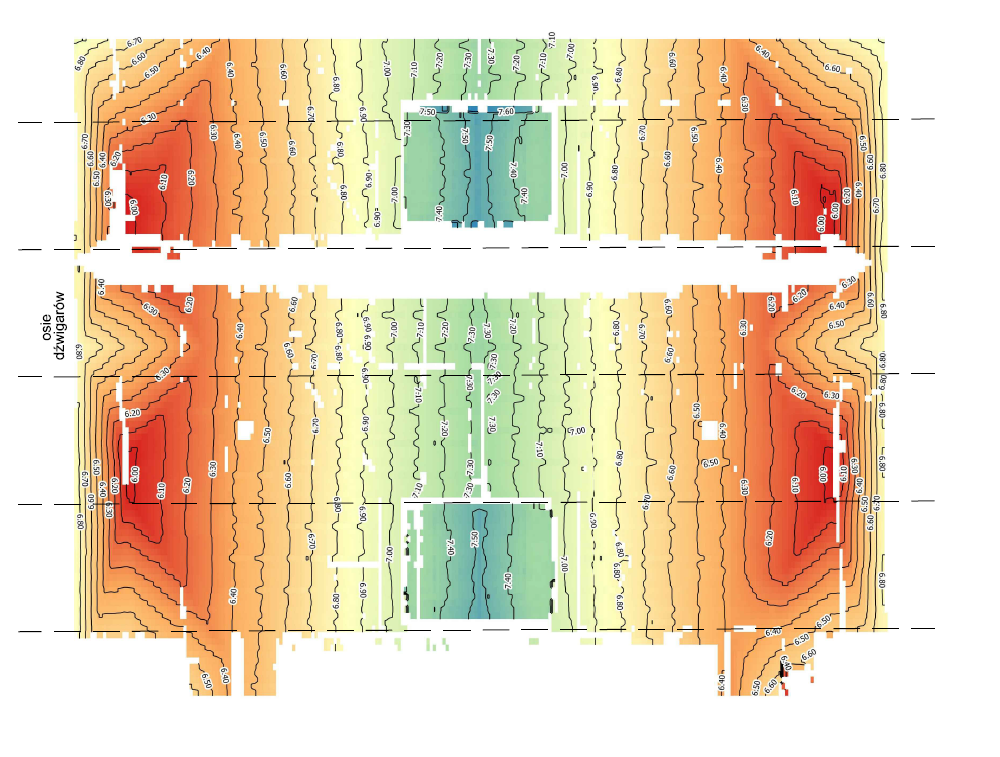

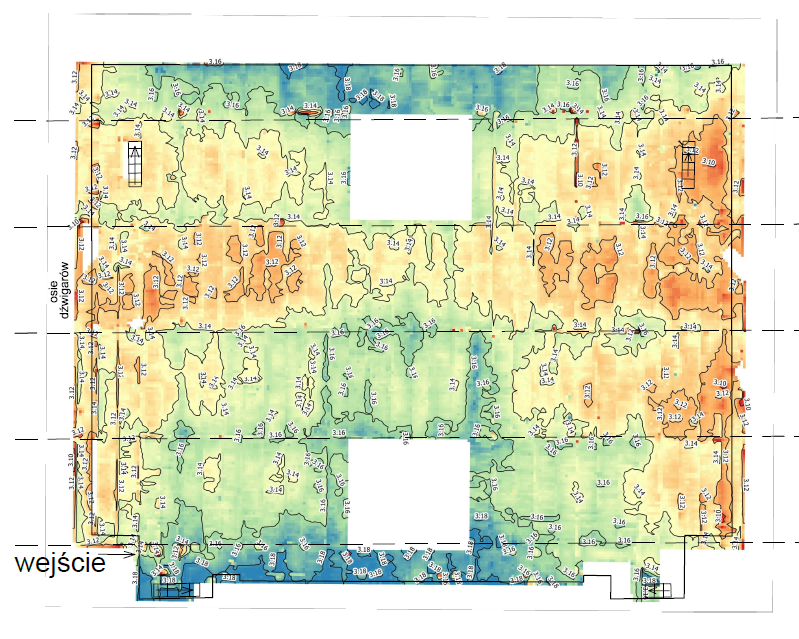

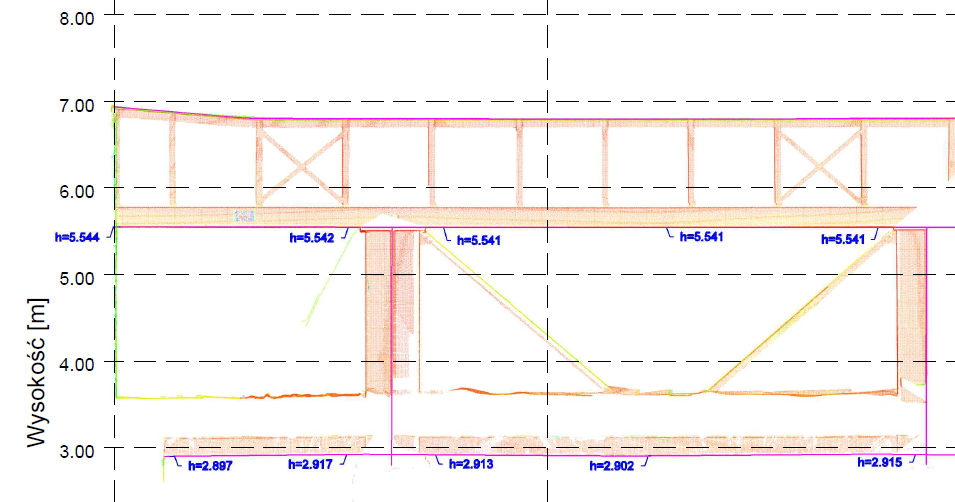

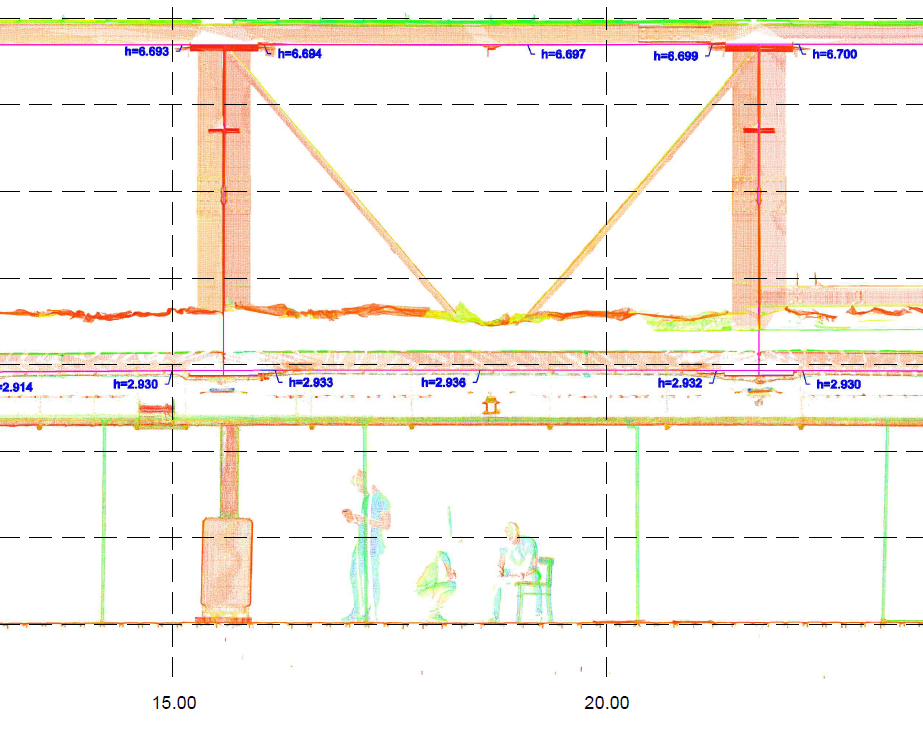

Następnie, chmurę punktów wczytano do oprogramowania CAD i sporządzono kilkanaście przekrojów podłużnych/poprzecznych oraz rzutów XY przedstawiających odkształcenia powierzchniowe powierzchni sufitu/dachu.

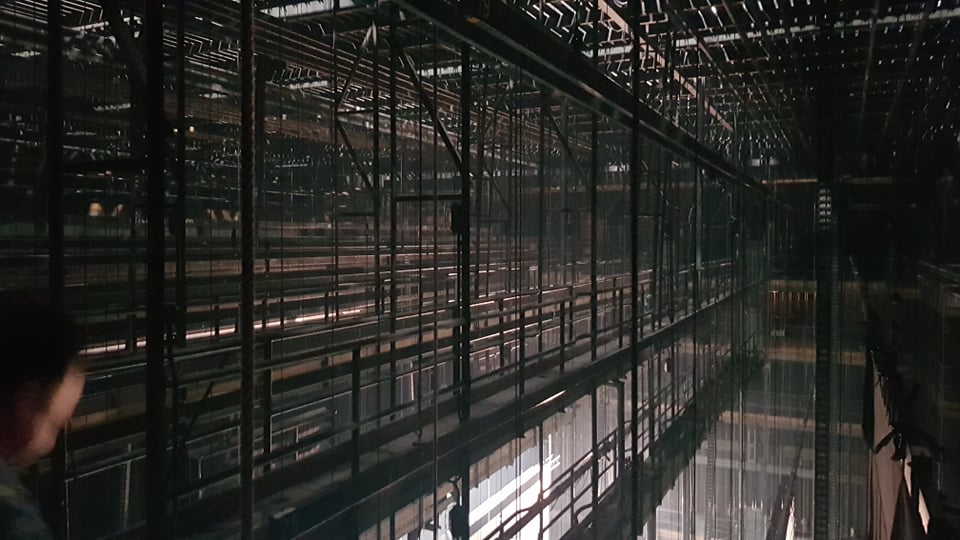

Na stropie panowały dość ciężkie warunki oświetleniowe – wiele skanów pozyskano w całkowitych ciemnościach. Mimo to, dzięki wykorzystaniu skaningu laserowego, udało się zarejestrować kompletne i dokładne geometrycznie dane – jednoosobowo i w zdumiewająco krótkim czasie.

Dla Zamawiającego, poza raportami z wynikami analiz przekazano chmurę punktów, która prawdopodobnie zostanie wykorzystana w przyszłości przy innych pracach obejmujących modelowanie BIM przestrzeni stropu technicznego i strychu.

W trakcie pomiaru, 30 metrów niżej odbywały się próbne występy artystów co dodatkowo umiliło czas spędzony na pracach pomiarowych – uwielbiamy pracować w takich miejscach!
