Wciągnik łańcuchowy

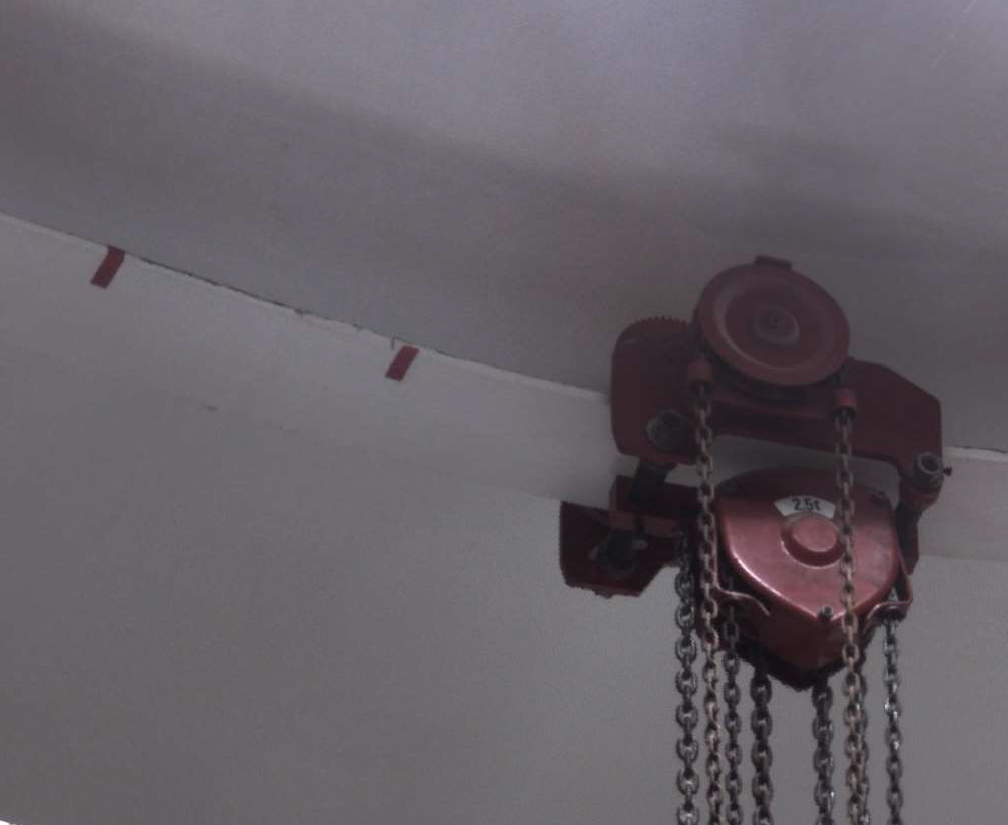

W ostatnim czasie wykonaliśmy skaning laserowy pomiar dwóch szyn wciągników dwóch łańcuchowych w zakładzie zajmującym się produkcją kosmetyków. Wyniki naszej inwentaryzacji szyn zostaną wykorzystane do zaprojektowania wózków wciągników łańcuchowych idealnie dostosowanych do wymiarów szyn i geometrii całego torowiska.

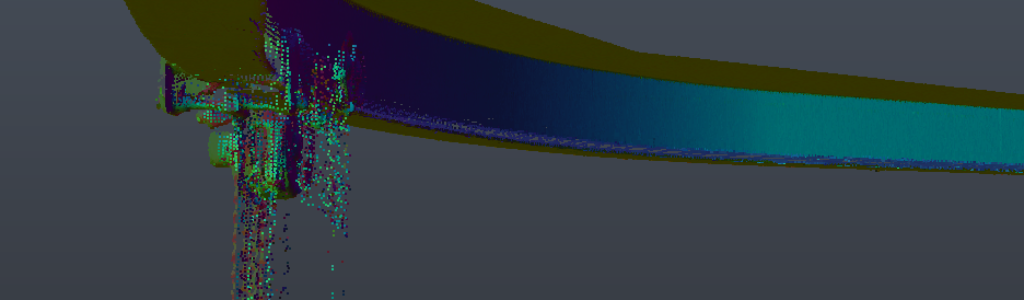

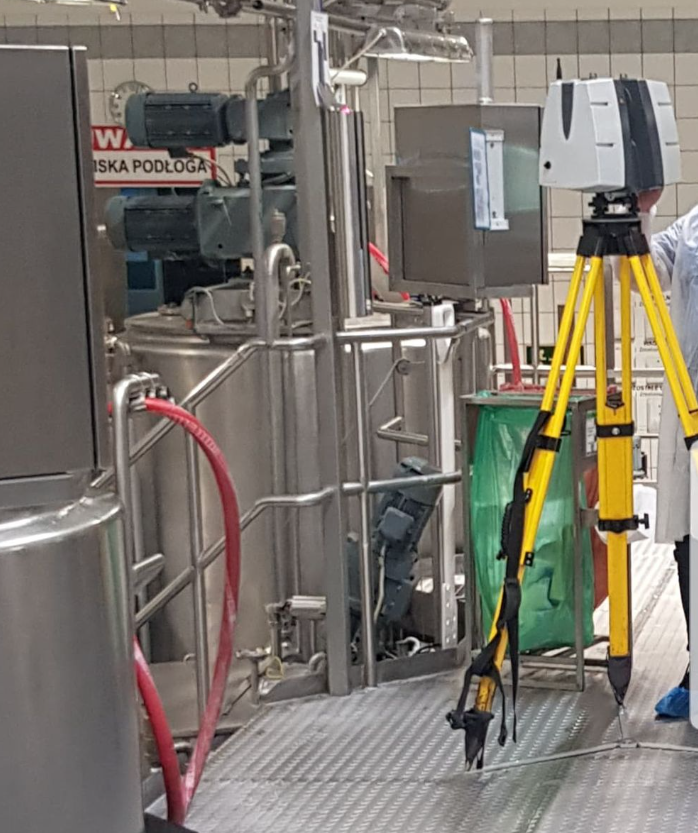

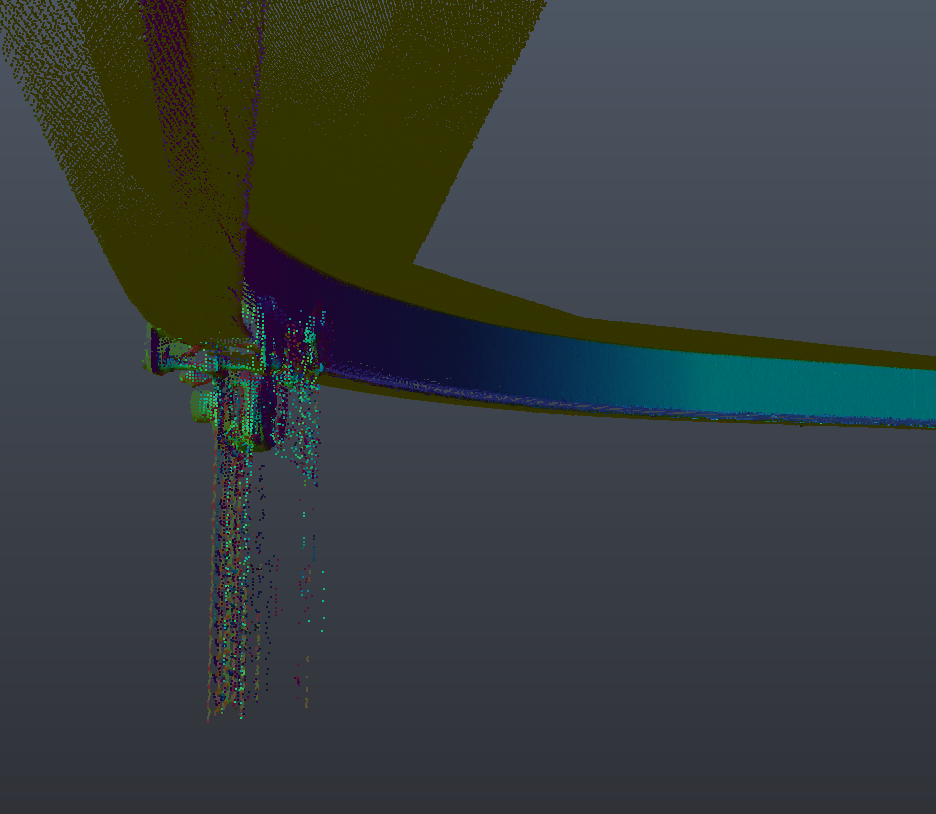

Pomiary wykonaliśmy z wykorzystaniem skanera Leica P50, co umożliwiło zarejestrowanie ciągłych danych o kształcie dwuteowników wygiętych w kształt litery U. Dokładność pomiaru zweryfikowano na kilkaset miarach kontrolnych pozyskanych przy użyciu suwmiarki – różnice rzadko przekraczały 1mm i najczęściej było to spowodowane lokalną chropowatością powierzchni elementów. Z powodu obecności rozmaitych urządzeń linii produkcyjnej, pomiary suwmiarką trzeba było wykonywać z wykorzystaniem zwyżki – warto jednak zauważyć, że nawet z jej pomocą wiele fragmentów torowisk pozostało niedostępnych do wykonania pomiarów metodą inną niż naziemnym skanerem laserowym.

Na podstawie danych ze skaningu laserowego, wykonaliśmy szereg analiz geometrii torowisk –

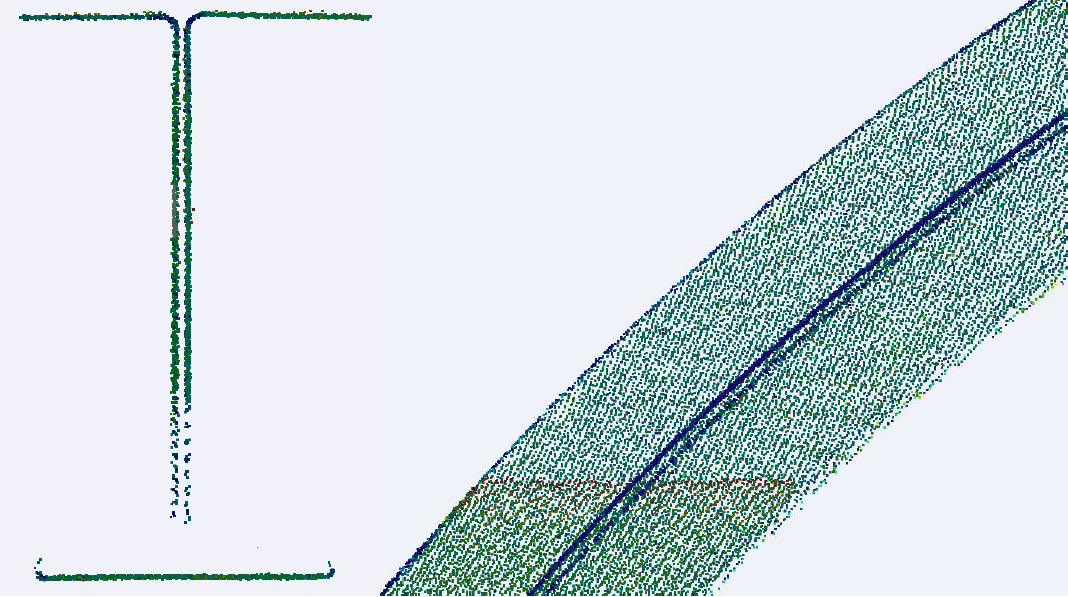

• wymiarowanie elementu dwuteownika
• badanie prostoliniowości

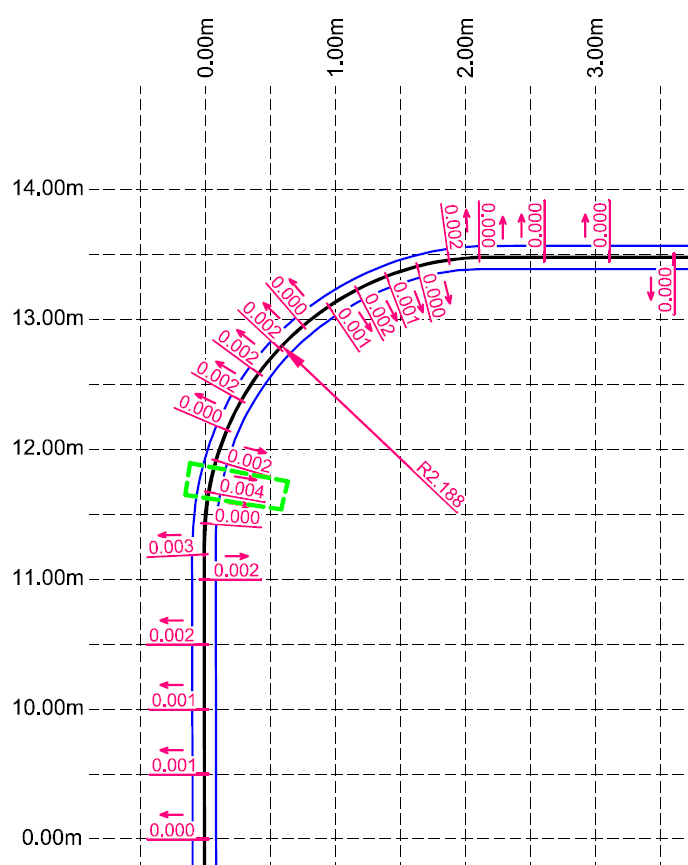

• określenie promieni łuków kołowych
• pomiar spadków / odkształceń w osi Z

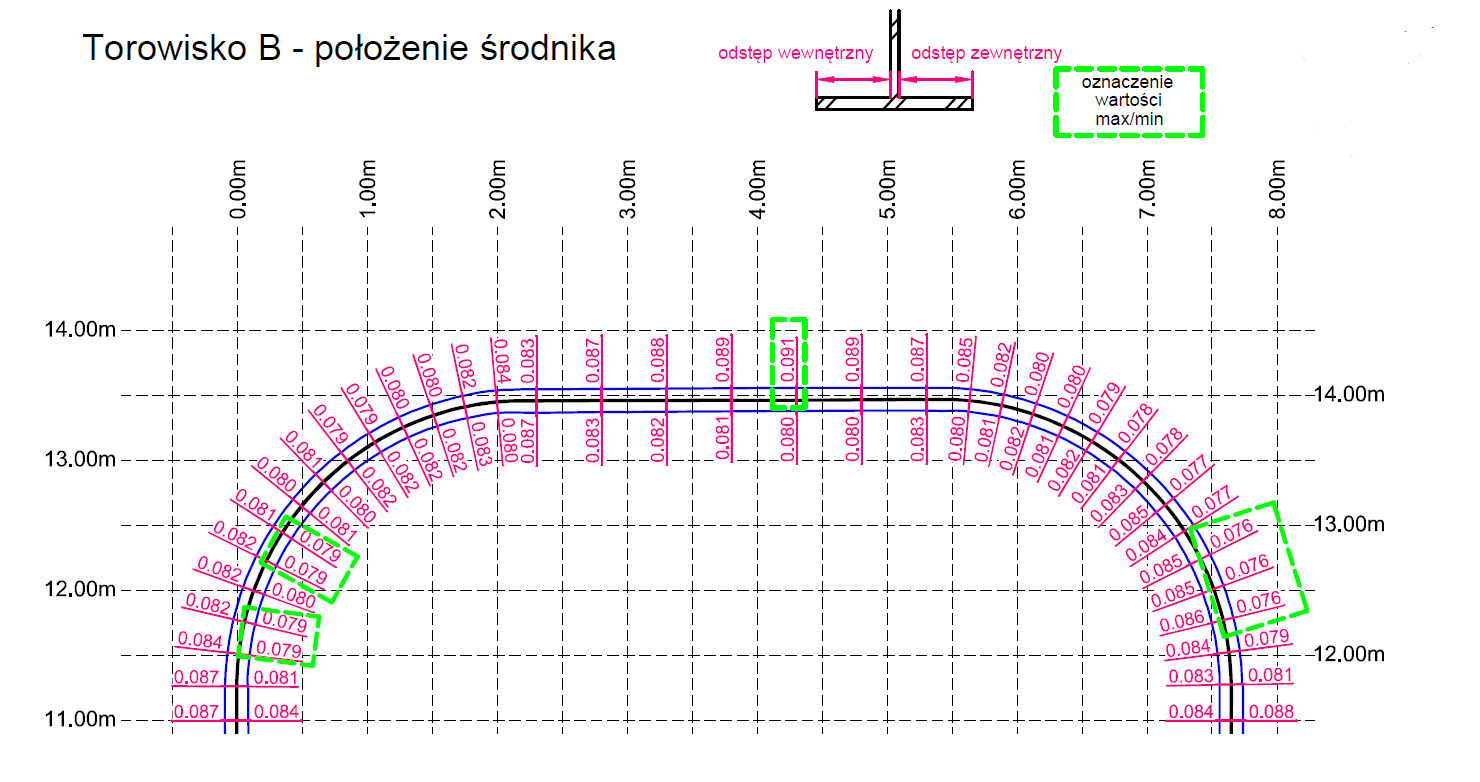

• badanie asymetrii położenia środnika
• lokalizacja miejsc charakterystycznych (spawów, uskoków itd.)

Przy okazji (poza pomiarem torowiska) zarejestrowano 90% instalacji znajdujących się wewnątrz pomieszczenia – “gratisowe” dane w postaci chmury punktów mogą zostać wykorzystane przez zamawiającego do innych, niezwiązanych z przedmiotem naszego opracowania, analiz.
