Arena Ursynów

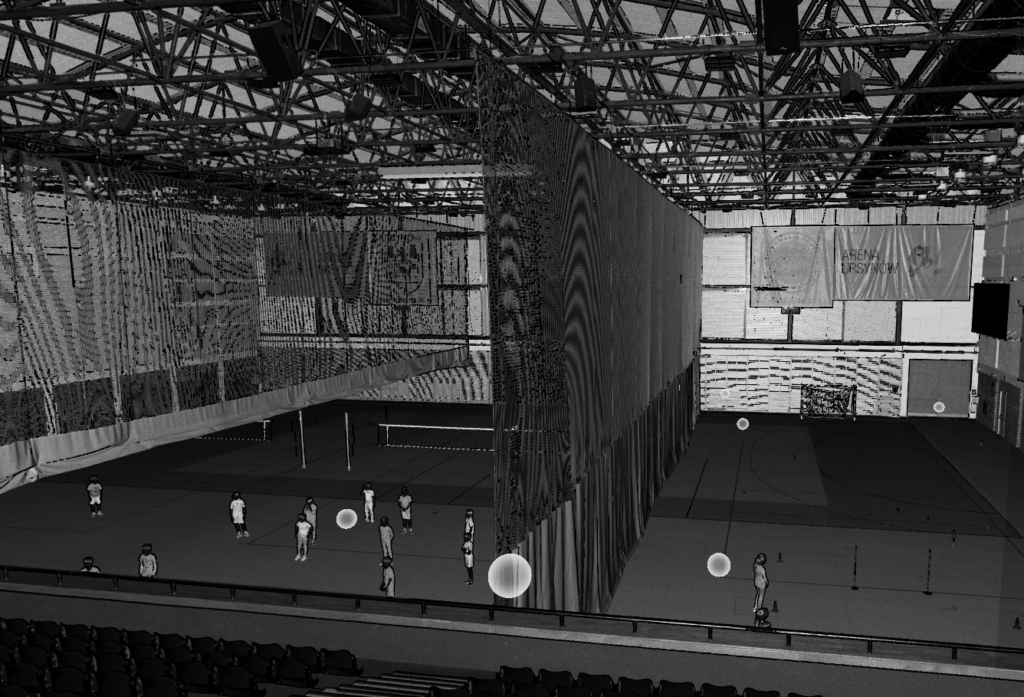

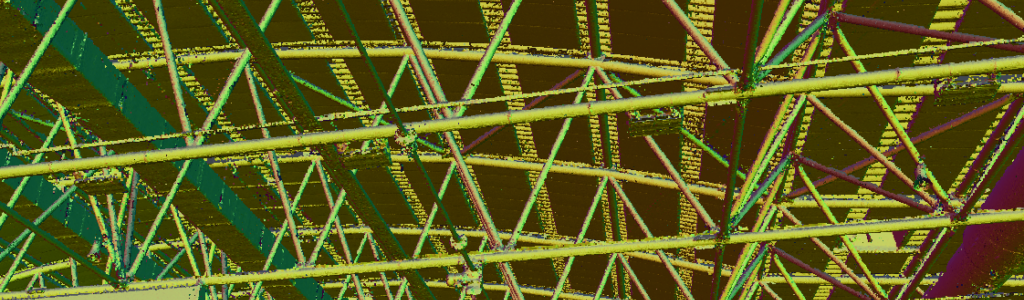

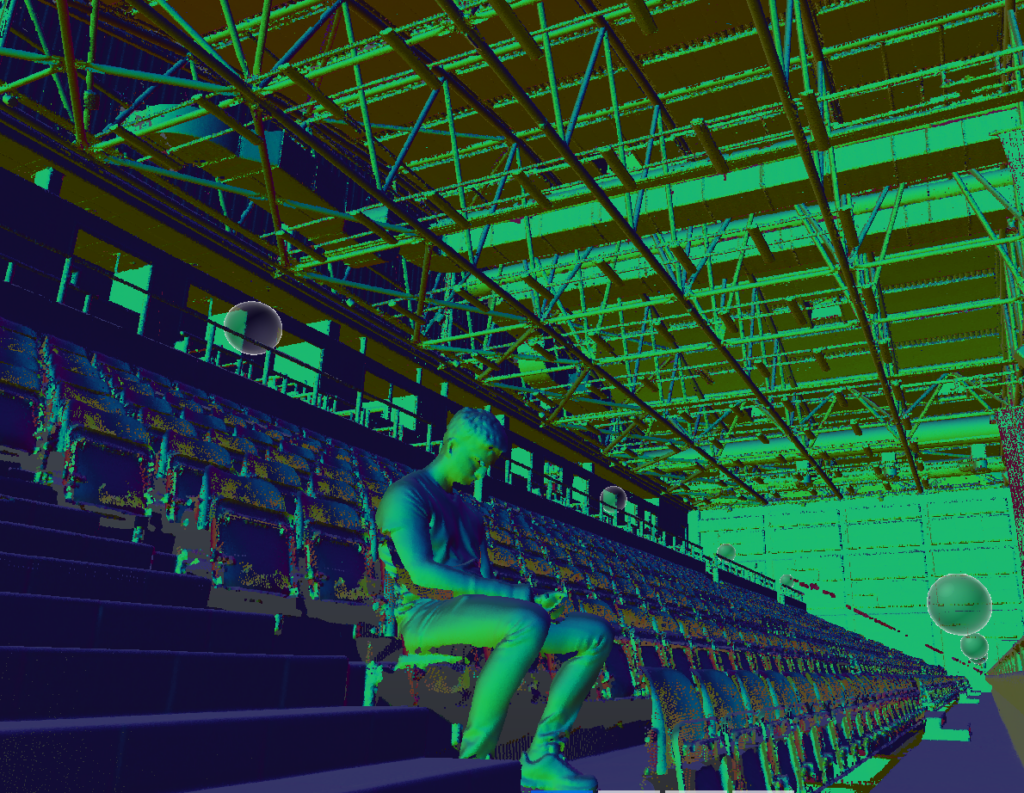

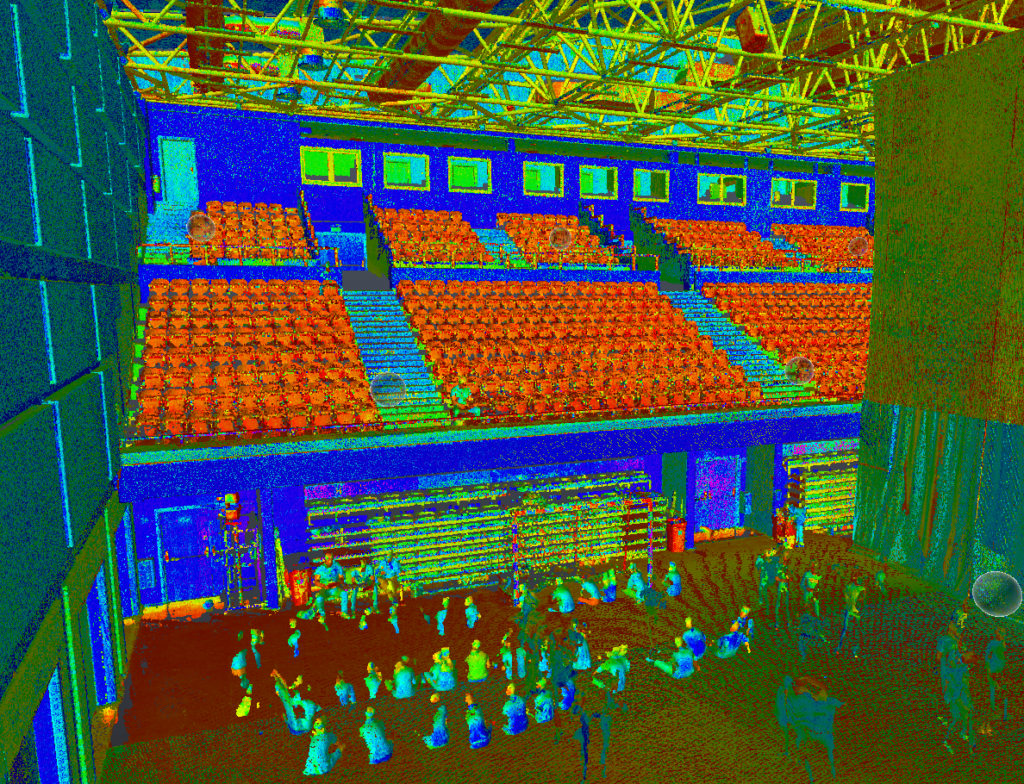

Nasza ostatnia realizacja dotycząca naziemnego skaningu laserowego – pomiar konstrukcji dachu hali sportowej.

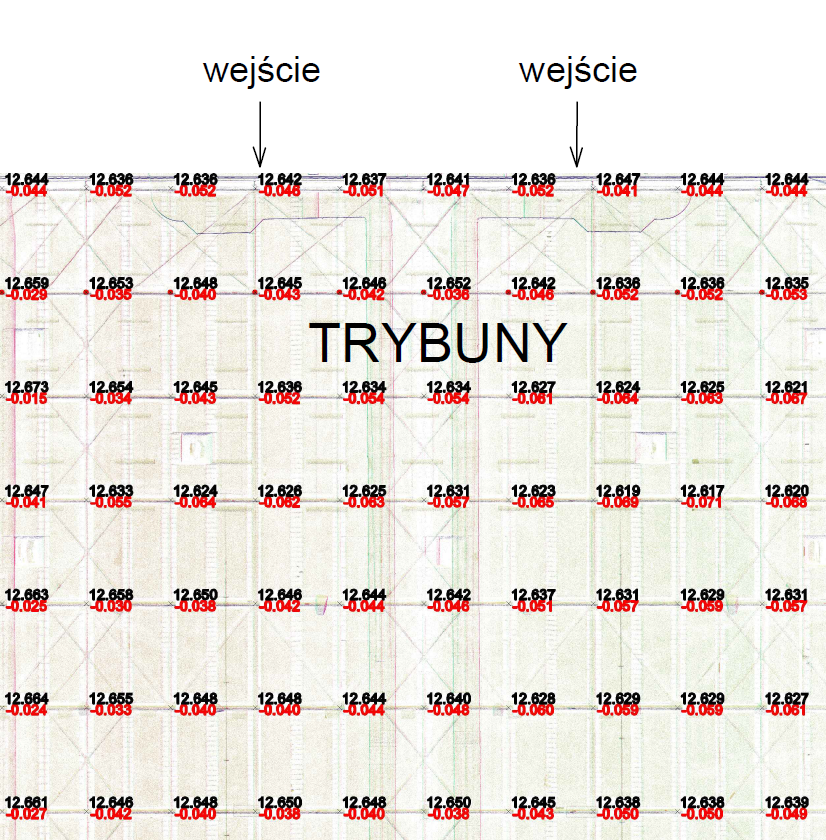

Głównym przedmiotem tego opracowania był pomiar ugięć dźwigarów dachowych w celu sprawdzenia, czy odkształcenia konstrukcji mieszczą się w dopuszczalnych zakresach.

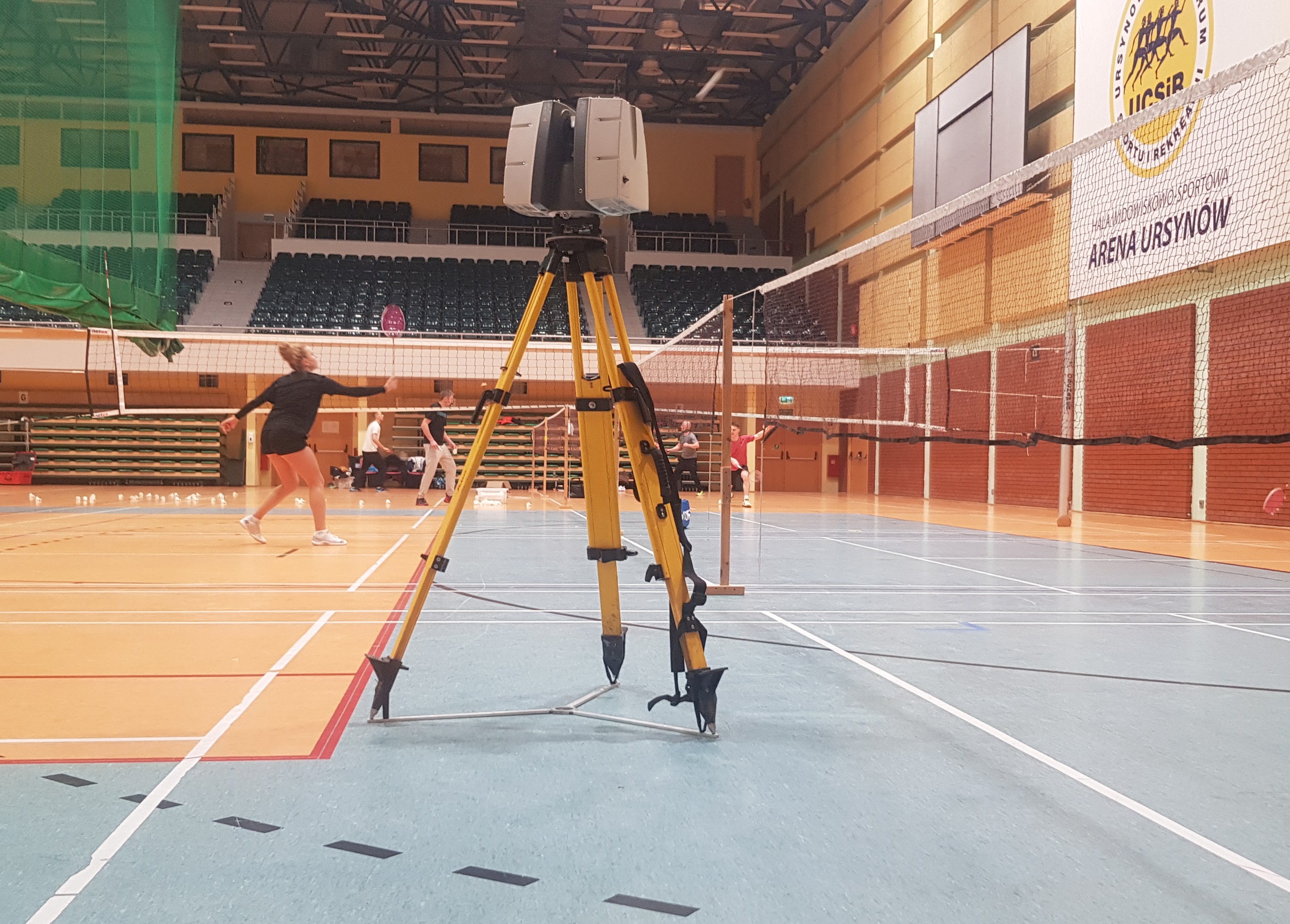

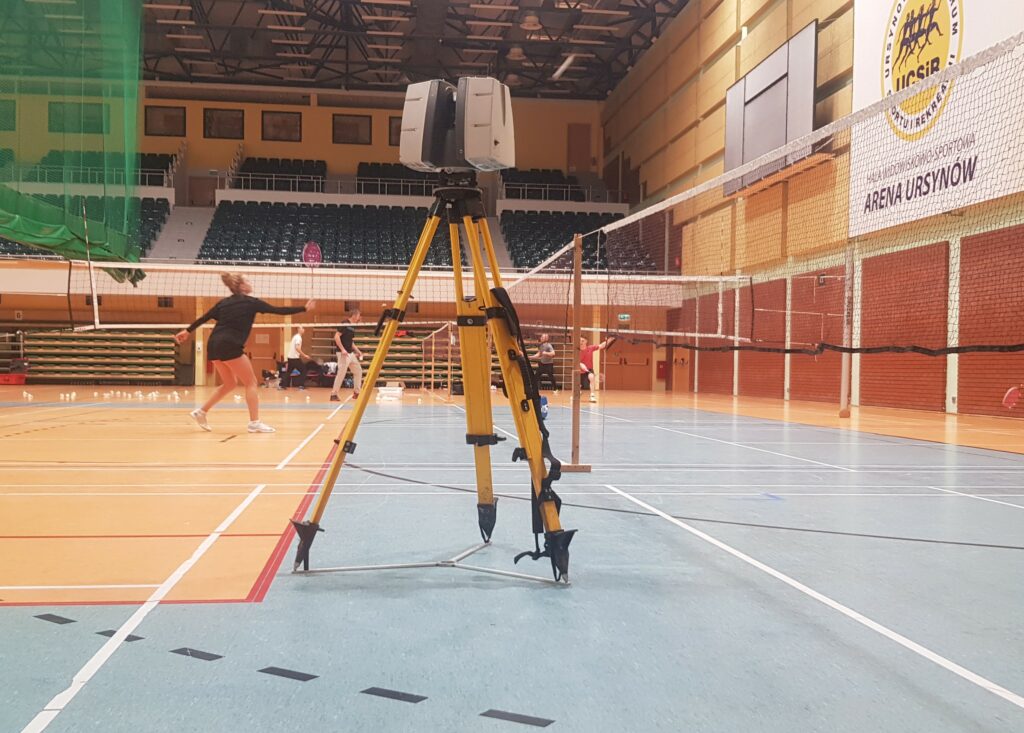

Pomiary wykonaliśmy przy użyciu skanera laserowego P50, dzięki czemu pozyskane dane charakteryzowały się milimetrową dokładnością. Pomiar całej hali trwał około 2 godzin i udało się go wykonać nie przerywając odbywających się na obiekcie zajęć sportowych.
Co ciekawe, największe zidentyfikowane ugięcia konstrukcji nie występowały dokładnie w połowie dźwigarów, a około 1/3 odległości od jednej ze ścian. Zastosowanie innej metody pomiaru ograniczającej się do pomiaru wybranych punktów charakterystycznych (np. niwelacji geometrycznej lub tachimetrii) nie tylko byłoby bardziej uciążliwe, ale także dostarczyłoby mniej kompletnych danych.
Pozyskane dane stanowią stan zerowy, w odniesieniu do którego w przyszłości będzie można precyzyjnie zbadać odkształcenia konstrukcji pod wpływem ciężaru (śniegu, lub punktowo podczepionego osprzętu) oraz prowadzić cykliczny monitoring zachodzących zmian.
