Modelowanie konstrukcji stalowych
Na potrzeby obliczeń wytrzymałości stalowych konstrukcji oraz obliczenia ciężaru słupów wysokiego napięcia przeprowadziliśmy skaning laserowy 3D dwóch słupów linii 220kV Joachimów-Kielce.

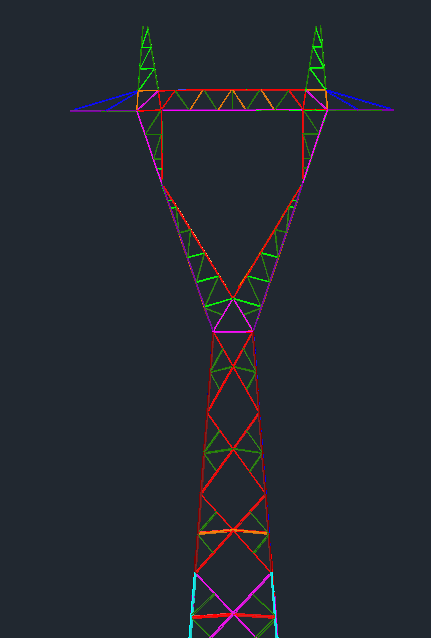

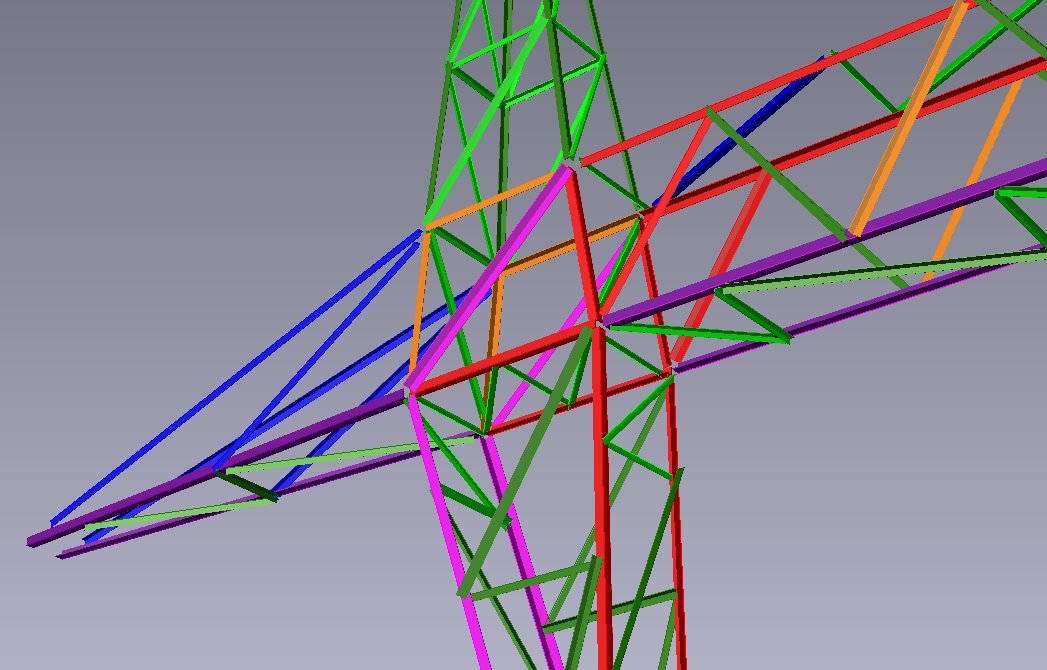

Chmury punktów nawet w najwyższych fragmentach tych obiektów charakteryzowały się gęstością poniżej 1cm między sąsiednimi punktami. Tak wysoka szczegółowość danych 3D, pozwoliła na zwymiarowanie około tysiąca kątowników stanowiących stalowe konstrukcje słupów, wraz z określeniem ich wzajemnej orientacji, grubości zastosowanego materiału czy zidentyfikowania lokalnych ugięć/uszkodzeń.

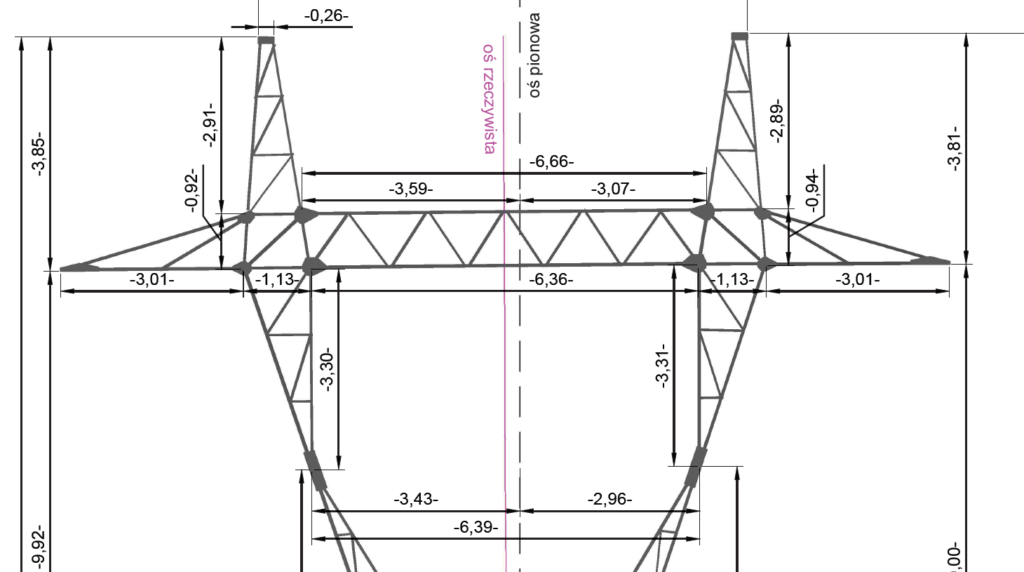

Na podstawie opracowanych modeli 3D sporządzono wykresy odchyleń konstrukcji od pionu oraz jej skręceń na wybranych poziomach pomiarowych.
