Pionowość elewacji N
20 Marzec 2020

Monitoring przemieszczeń budynku

W okresie listopad 2019- luty 2020 wykonaliśmy prace pomiarowe na budynku nowej siedziby firmy CD Project.
Inicjalnie pozyskaliśmy chmurę punktów metodą naziemnego skanowania laserowego, co pozwoliło na szczegółowe analizy płaszczyznowości ścian budynku i jego odchylenia od pionu.

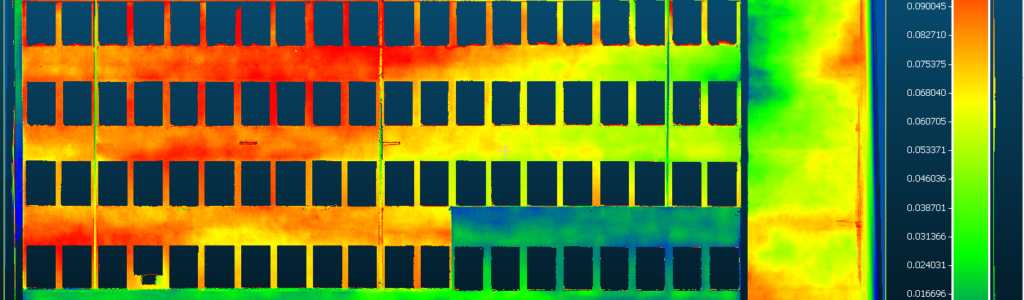

Pionowość elewacji N
Następnie, na jednej z elewacji rozmieszczono kilkadziesiąt tarczek pomiarowych, których położenie mierzono tachimetrem w nawiązaniu do kilkunastu punktów stałych znajdujących się poza badanym obiektem. Pomiary wykonywano cyklicznie, na zakończenie kluczowych etapów prac budowlanych prowadzonych we wnętrzu budynku.
Przemieszczenia każdorazowo obliczano wykonując ścisłe przestrzenne wyrównanie nadliczbowych obserwacji kątowo-liniowych, co pozwoliło na uzyskanie bardzo wysokiej dokładności pomiaru, co znalazło potwierdzenie w znikomych wartościach wynikowych przemieszczeń.
Badanie osiadania nawierzchni Fabryka Ursus
